隔膜压力表

    YTP系列隔膜压力表是为了使通用型压力表适用于测量各种具有强腐蚀性、高粘度、易结晶、易凝固，温度较高的液体、气体或颗粒状固体介质的压力以及必须避免测量介质直接进入压力表测量元件内部和防止沉淀物积聚且易清洗的场合而采用由隔膜体与通用型压力表（不锈钢压力表、电接点压力表、耐震压力表、耐震电接点压力表、电阻远传压力表、差动远传压力表、数显压力表等压力仪表）组成一个系统的隔膜型压力表。YTP系列隔膜压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门生产过程中测量流体介质的压力。

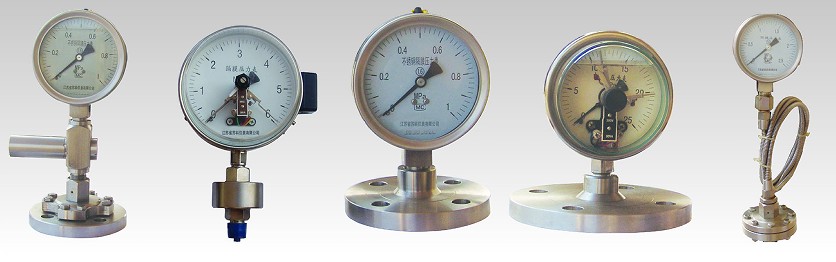

一、隔膜压力表外形照片：

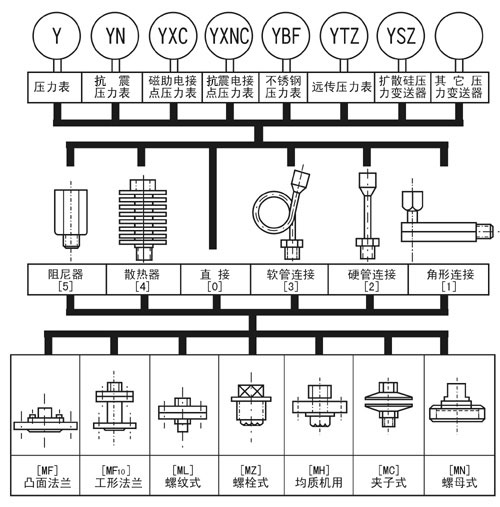

二、隔膜压力表产品结构配置：

注：隔膜压力表根据隔膜体连接方式不同不仅可以做成以上的螺纹连接、法兰连接、卫生型卡盘连接，还可以做成管道式隔膜压力表，管道式隔膜压力表连接根据不同的安装需要有卡盘式、螺纹式、对夹式等等。

三、隔膜压力表选型表：

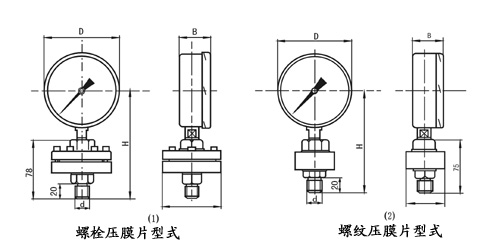

四、隔膜压力表仪表型式及尺寸

□HG20592～20614－97标准（本厂常用法兰标准）

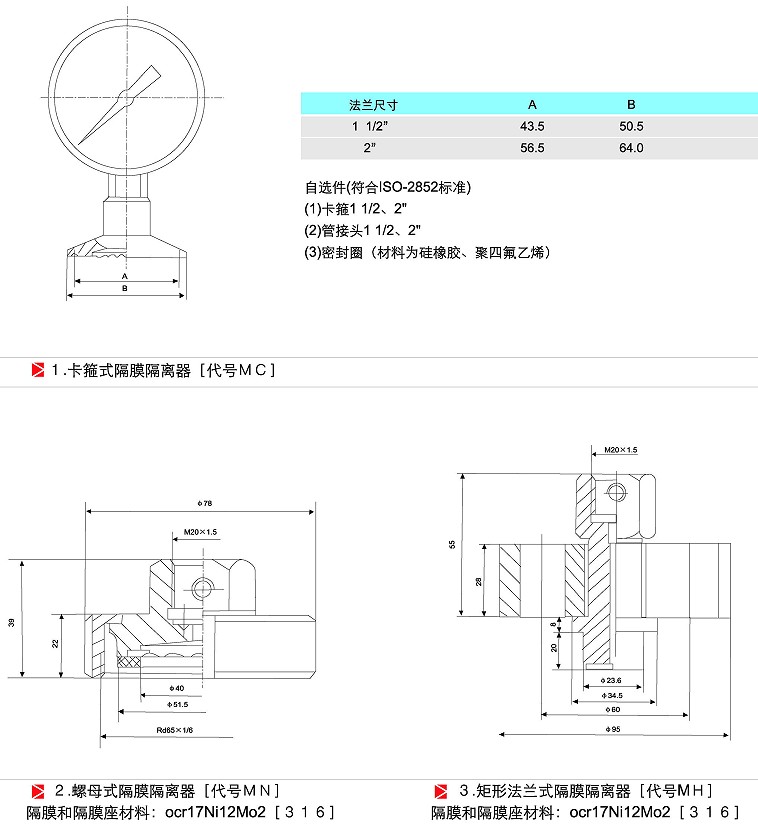

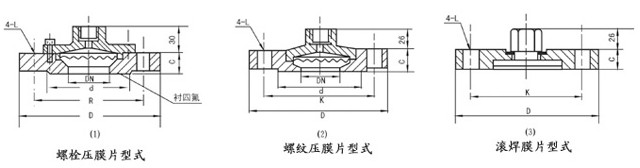

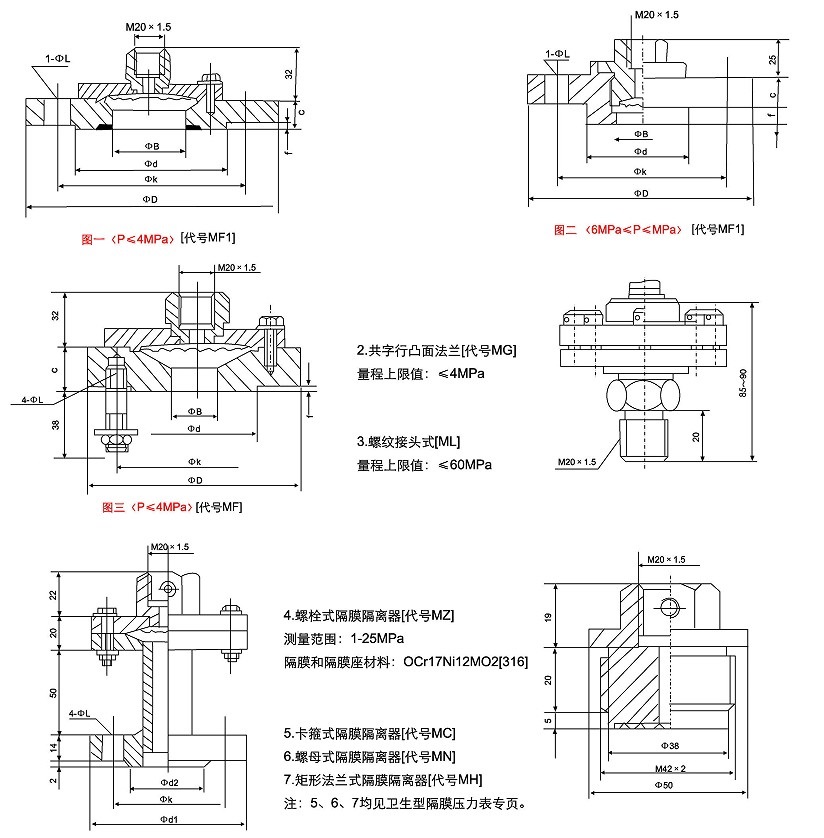

五、隔膜压力表隔膜体介绍：

六、隔膜压力表表头与隔膜体连接件介绍：
