隔膜耐震压力表

       YM系列隔膜耐震压力表适用于测量具有腐蚀性、高粘度、易结晶、易凝固，温度较高的液体、气体或颗粒状固体介质的压力以及必须避免测量介质直接进入隔膜耐震压力表和防止沉淀物积累且易清洗的场合。隔膜耐震压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门。
隔膜耐震压力表外形尺寸：

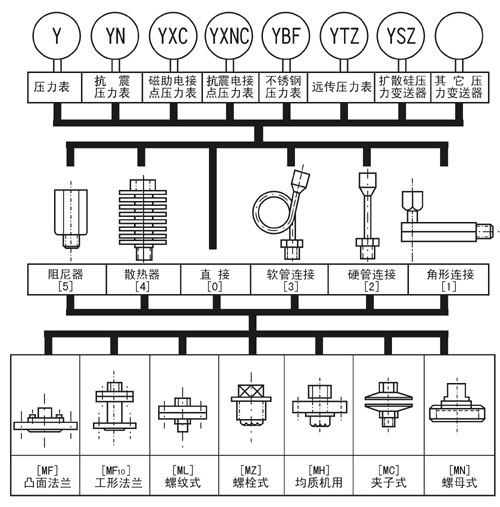

隔膜耐震压力表选型标示：

□-选配压力表型号	□-隔膜膈离器型式	□-压力表表头与隔膜体连接型式	□-膜片材料	□-量程范围	□-螺纹或者法兰尺寸
YNTP YNXTP YNTZTP YNTTTP	ML-螺纹式（≤60MPa) MF-法兰式(≤25MPa) MF10-工字形法兰式(≤4MPa) MC-夹子式(0.1～2.5MPa) MN-螺母式(0.1～2.5MPa) MZ-螺栓式（1～25MPa) MH-均质机用(10～60MPa)	0）直接（被测介质温度＜80℃） 1）角形（被测介质温度＜150℃） 2）硬管（被测介质温度＜200℃） 3）软管（1米.2米.4米.6米） 4）散热器（被测介质温度＜200℃） 5）阻尼器	316L HC 蒙乃尔 钽 316L衬四氟 氟塑料	-0.1~0~60MPa	M20*1.5 G1/2 NPT1/2等 DN25 DN40 DN50等

选配压力表型号说明：YNTP名称为隔膜耐震压力表，表盘直径有φ60mm；φ100mm；φ150mm
                                    YNXTP名称为隔膜耐震电接点压力表，表盘直径有φ100mm；φ150mm
                                    YNTZTP名称为耐震电阻远传隔膜压力表，表盘直径有φ150mm
                                    YNTTTP名称为耐震差动远传隔膜压力表，表盘直径有φ100mm；φ150mm

□ML螺纹式隔离器型式
隔膜耐震压力表仪表型式

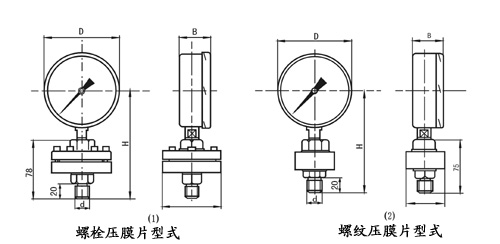

隔膜耐震压力表外形尺寸

	型号	D	B	H	直径		d
					0.1～2.5MPa	4～25MPa
螺栓压膜片式	Y100-ML	100	42	149	96	92	M20×1.5 G1/2" G3/8"
	Y150-ML	150	48	179	96	92
螺纹压膜片式	Y100-ML	100	42	147	78	48
	Y150-ML	150	48	177	78	48

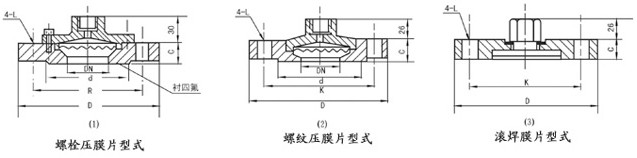

DN	PN(MPa)	D	K	d	C	L
25	0.25～0.16	100	75	58	14	Φ11
	1～2.5	115	85	65	16	Φ14
32	0.25～0.16	120	90	69	16	Φ14
	1～2.5	140	100	76	18	Φ18
40	0.25～0.16	130	100	78	16	Φ14
	1～2.5	150	110	84	18	Φ18
50	0.25～0.16	140	110	88	16	Φ14
	1～2.5	165	125	99	20	Φ18
