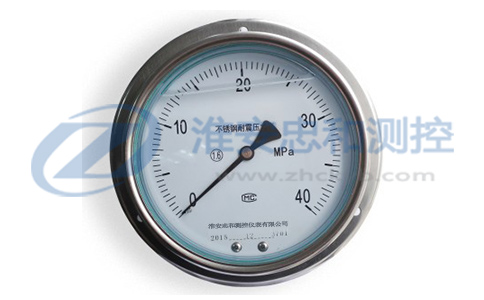

YN/YTN系列不锈钢耐震压力表外壳与测量元件材质均采用不锈钢材质制成，应用于被测量介质及现场环境有腐蚀性的场合；而在表壳内灌冲阻尼油（硅油、甘油）和配置缓冲装置等措施，具有良好的耐震性能。适用于被测量介质的压力有强烈的脉冲变化或者压力冲击和在生产工艺中经常突然卸荷的场合，以及环境震动较大的场合。不锈钢耐震压力表主要用于冶金、电力、石油化工、轻工机械等工业部门对密闭系统中压力的检测。
一、不锈钢耐震压力表技术参数：
1.表盘直径：Φ40；Φ50；Φ60；Φ100；Φ150；Φ200
2.使用环境温度：硅油-25~55℃，甘油-5~55℃
3.温度影响：不大于0.4％/10℃（使用温度偏离20±5℃）
4.外壳?；さ燃叮篒P64
5.抗工作环境振动：V.H.4级
6.材质：A壳体材质：0Cr18Ni9（304）
B元件材质：0Cr18Ni9（304）；0Cr17Ni12Mo2（316）
7.接口螺纹：标准螺纹M10*1(Φ40 Φ50 )；M14*1.5(Φ60)；M20*1.5（Φ100，Φ150，Φ200）
特殊螺纹：G1/4 G1/2 NPT1/4 NPT1/2 PT等规格螺纹可特殊订制
二、不锈钢耐震压力表外形尺寸及测量范围：

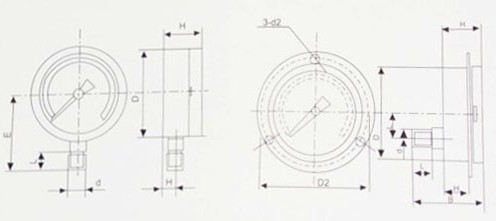

外形尺寸
型号、结构形式、标度范围、精度等级
| 型 号 | 结构形式 | 标度范围（MPa） | 精度等级 |
| YTN-60 | 径向 |
0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1;0~1.6;0~2.5; 0~4;0~6;0~10;0~16;0~25;0~40 |
2.5 |
| YTN-60ZT | 轴向带边 | ||
| YTN-60B | 径向 | ||
| YTN-63B | 轴向带边 | ||
| YTN-100 | 径向 |
0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1;0~1.6;0~2.5; 0~4;0~6;0~10; 0~25; 0~40;0~60 |
1.6 |
| YTN-100ZT | 轴向带边 | ||
| YTN-100B | 径向 | ||
| YTN-103B | 轴向带边 | ||
| YTN-150 | 径向 |
0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1;0~1.6;0~2.5; 0~4;0~6;0~10; 0~25; 0~40;0~60;0~100 |
|
| YTN-150ZT | 轴向带边 | ||
| YTN-150B | 径向 | ||
| YTN-153B | 轴向带边 |
| 型号 | D | H | H2 | B | d 2 | d 0 | d | L | H1 |
| YTN-60 | Ф60 | 32 | 13 | 55 | M14*1.5 | 14 | |||
| YTN-60ZT | 0 | 65 | 4.5 | 76 | 22 | ||||
| YTN-60B | 32 | 13 | 55 | ||||||
| YTN-63B | 0 | 65 | 4.5 | 76 | 22 | ||||
| YTN-100 | Ф100 | 44 | 18 | 90 | M20*1.5 | 20 | |||
| YTN-100ZT | 30 | 90 | 5.5 | 118 | 27 | ||||
| YTN-100B | 44 | 18 | 90 | ||||||
| YTN-103B | 30 | 90 | 5.5 | 118 | 27 | ||||
| YTN-150 | Ф150 | 44 | 18 | 120 | M20*1.5 | 20 | |||
| YTN-150ZT | 55 | 95 | 5.5 | 165 | 27 | ||||
| YTN-150B | 44 | 18 | 120 | ||||||
| YTN-153B | 55 | 95 | 5.5 | 165 | 27 |

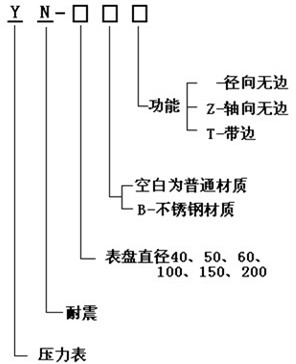

三、产品选型
选型说明：功能选型中“T”仅适用于Φ60 Φ100 Φ150表盘的压力表
