差动远传压力表用途说明
YTT-100B/YTT-150型差动远传压力表是二线制本质安全型隔爆仪表，用于测量对铜及其合金不起腐蚀作用的液体、气体和蒸汽的压力。耐震型差动远传压力表带上阻尼器后，可测量现场介质压力有脉动、管路或者设备有震动的介质的压力。差动远传压力表带上隔膜体后可测量粘度大、易结晶、有杂质、有腐蚀性介质的压力。本仪表除就地进行压力指示外，还连续输出与被测压力信号成线性的0-10mA或4-20mA直流信号，可以与DDZ-II或DDZ-III型变送单元组合仪表中的显示、记录、调节仪表联网用，组成自动记录、调节、控制系统。差动远传压力表适用于石油化工、治金、电站，轻工等部门使用。
差动远传压力表技术参数：
1、测量范围：见型号规格表
| 产品名称及型号 |
输出信号 与负载电阻 |
测量范围：MPa | 精度等级 | |
|
差动远传压力表 不锈钢差动远传压力表 |
耐震差动远传压力表 不锈钢耐震差动远传压力表 |
|||
|
YTT-150A YTT-100BA |
YNTT-150BA-Z或 YNTT-150BA YNTT-100BA |
0-10mADC ≤1KΩ |
-0.1~0;-0.1~0.06;-0.1~0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9; -0.1～1.5;-0.1～2.4;0~0.1;0～0.16; 0～0.25;0～0.4;0～0.6;0～1.0; 0～1.6;0～2.5;0～4.0;0～6.0; 0～10;0～16;0～25;0～40;0～60 |
± 1.6% |
|
YTT-150 YTT-150B YTT-100B |
YNTT-150B-Z或 YNTT-150B YNTT-100B |
4-20mADC ≤250Ω |
||
2、YTT-100、YTT-150、YTT-150-Z型供电电源:24VDC由配电器供电。
3、工作环境：仪表工作温度：-25℃~55℃，相对湿度不超过80%。
4、耐震型仪表工作环境振动频率不大于25Hz，振幅不大于0.3mm。
5、产品带隔膜体连接为隔膜型差动远传压力表或者隔膜型耐震差动远传压力表均可提供

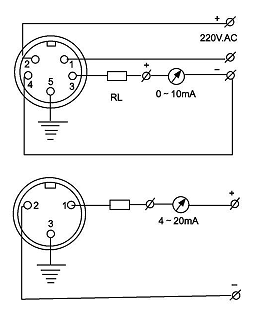

差动远传压力表接线示意图：
