智能巡检仪

一、智能巡检仪适用范围
    ZH-500系列智能巡检仪与各类传感器、变送器配合使用可对多路温度、压力、液位、流量、重量等工业过程参数进行巡回检测、报警控制、变送输出、数据采集及通讯。智能巡检仪配合温度传感器（热电阻、热电偶、温度变送器）检测也叫温度巡检仪,配合压力传感器检测也叫压力巡检仪。智能巡检仪是工业控制中不可或缺的显示控制仪表。
二、智能巡检仪功能特点
万能输入功能
自动校准和人工校准功能
多重?；?、隔离设计、抗干扰能力强、可靠性高
良好的软件平台，具备二次开发能力，以满足特殊的功能
智能巡检仪采用?？榛峁?，配合功能强仪表芯片，功能组合、系统升级非常方便
自动巡检、手动定检可自由切换
巡检通道切换时间及通道有效数可设定
三、智能巡检仪主要技术指标
基本误差： 0.5％FS或0.2％FS
分 辨 力：1/20000、14位A/D转换器
显示方式：双排四位LED数码管，上排显示测量值，下排显示通道号
采样周期：0.5S
报警输出：（1）1-64通道统一上下限报警，继电器输出触点容量 AC220V/3A
                  （2）1-8通道分别独立报警，继电器输出触点容量 AC220V/1A
变送输出：通过开关量输入可选择相应通道带 4～20mA、0～10mA、1～5V、0～5V隔离输出 精度：±0.3％FS
通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率--300～9600bps内部自由设定
电 源：开关电源 85～265VAC 功耗4W以下
四、 智能巡检仪型谱说明

型 谱									说 明
ZH-500									智能巡检仪
外型尺寸	A								横式160×80×125mm
	T								台式320×120×250mm
通道数			□□						0-64路，A规格仪表最多24路
报警输出				H					各通道统一上限报警
				L					各通道统一下限报警
				D					各通道独立报警（最多8路）
变送输出					X1				4～20mA输出
					X2				0～10mA输出
					X3				1～5V输出
					X4				0～5V输出
通讯输出						P			微型打印机
						R			串行通讯RS232
						S			串行通讯RS485
供电电源									220VAC供电
							W		DC24V供电
输入信号								Sn	见"输入信号类型表"

五、智能巡检仪输入信号类型表

输入分度号	测量范围	输入分度号	测量范围
K	0～1300℃	0-5V	-1999～9999
E	0～900℃	1-5V	-1999～9999
S	0～1600℃	0-10mA	-1999～9999
B	300～1800℃	4-20mA	-1999～9999
J	0～1000℃	Pt100	-199.9～600.0℃
T	0～400℃	Cu100	-50.0～150.0℃
R	0～1600℃	Cu50	-50.0～150.0℃
N	0～1300℃	BA2	-199.9～600.0℃
0-20mV	-1999～9999	BA1	-199.9～600.0℃
0-75mV	-1999～9999	0-400Ω	-1999～9999
0-200mV	-1999～9999

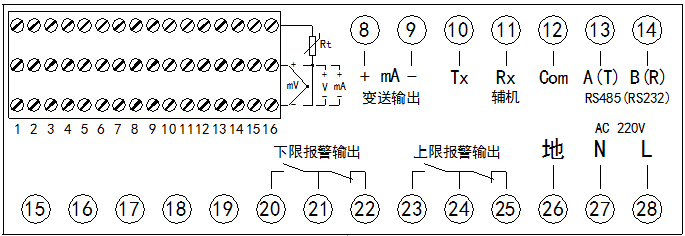

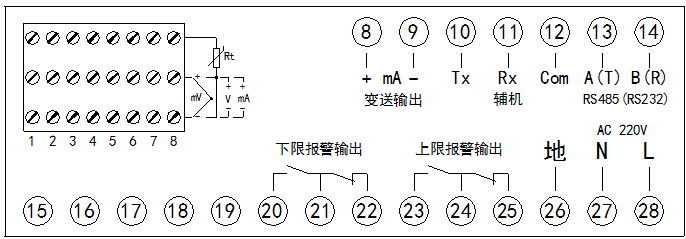

2、16通道巡检仪接线图

注：产品介绍接线方式不能作为实际产品的接线，实际产品接线以实物产品接线图为准。
