热电偶概述
工业用热电偶一般都是装配式热电偶,热电偶作为一种温度传感器通常和显示仪表，记录仪表和电子调节器配套使用来测量、显示、控制工艺系统的温度参数。热电偶可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。热电偶符合IEC国际标准分度号的铂铑30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶标准。
热电偶通常由感温元件、安装固定装置、?；ぬ坠芎徒酉吆械戎饕考槌?。装配式热电偶配上温度变送器?？?/a>等变送单元组成带电流信号输出的温度变送器产品，通常被广泛应用于工业自动化控制系统。

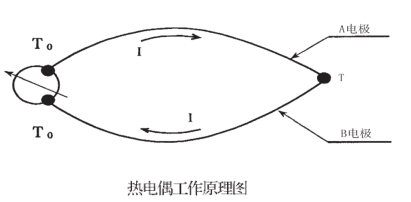

热电偶的测温原理：
热电偶的测温原理是两种不同成分的均质导体（热电极）组成闭合回路，当两端存在温差时，就会在回路中产生热电流，即两热电极之间存在电势差，当接上显示仪表时，仪表上就指示出热电偶产生的热电势所对应的温度值。热电偶的热电势将随着测量端温度升高而增加，热电势的大小只与热电偶导体材质及两端温差有关，与热电极的长度、直径无关。
热电偶测量范围及允许误差范围
| 型号 | 分度号 | 允差等级 | |||
| Ⅰ级 | Ⅱ级 | ||||
| 允差值 | 测温范围℃ | 允差值 | 测温范围℃ | ||
| WRN | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
| WRM | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
| WRE | E | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~800 | ±0.004（t） | 333~900 | ||
| WRF | J | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~750 | ±0.004（t） | 333~750 | ||
| WRC | T | ±0.5℃ | -40~+125 | ±1℃ | -40~+133 |
| ±0.004（t） | 125~350 | ±0.0075（t） | 133~350 | ||
| WRP | S |
|
|
±2.5℃ | 0~+600 |
|
|
|
±0.0025（t） | 600~1300 | ||
| WRQ | R |
|
|
±2.5℃ | 0~+600 |
|
|
|
±0.0025（t） | 600~1300 | ||
| WRR | B |
|
|
±2.5℃ | 0~+600 |
|
|
|
±0.0025（t） | 600~1600 | ||
注：t为感温元件实测温度值（℃）
热电偶时间常数
|
热惰性级别
|
时间常数（秒）
|
热惰性级别
|
时间常数（秒）
|
| Ⅰ |
90－180
|
Ⅲ |
10－30
|
| Ⅱ |
30－90
|
Ⅳ |
＜10
|
热电偶公称压力：一般是指在工作温度下?；す芩艹惺艿木蔡庋苟屏?。
热电偶最小插入深度：应不小于其?；ぬ坠芡饩兜?－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与?；す芤约八鹊缂涞木档缱瑁ò疵棵准疲┯Υ笥谙卤砉娑ǖ闹?。
| 规定的长时间使用温度（℃） | 试验温度（℃） | 绝缘电阻值（Ω） |
|
≥600
|
600
|
72000
|
|
≥ 800
|
800
|
25000
|
|
≥1000
|
1000
|
5000
|
热电偶产品选型
1 2 3 4 5 6 7 8
WR□□-□□□-□/□-□
| WR□ | 热电偶 标准型 | |||||||
|
1 |
标记 | 热电偶类别 | 分度号 | |||||
| N | 镍铬-镍硅 | K | ||||||
| M | 镍铬硅-镍硅 | N | ||||||
| E | 镍铬-铜镍 | E | ||||||
| F | 铁-铜镍 | J | ||||||
| C | 铜-铜镍 | T | ||||||
| P | 铂铑10-铂 | S | ||||||
| Q | 铂铑13-铂 | R | ||||||
| R | 铂铑30-铂铑6 | B | ||||||
| W | 钨铼3-钨铼25 | WRe3/25 | ||||||
|
|
2 |
标记 | 热电偶对数 | |||||
| 1 | 单支式（可不标记） | |||||||
| 2 | 双支式 | |||||||
|
|
3 |
标记 | 安装固定装置 | |||||
| 1 | 无固定装置 | |||||||
| 2 | 固定螺纹 | |||||||
| 3 | 活动法兰 | |||||||
| 4 | 固定法兰 | |||||||
| 5 | 活络管接头式 | |||||||
| 6 | 固定螺纹锥形式 | |||||||
| 7 | 直行管接头式 | |||||||
| 8 | 固定螺纹管接头式 | |||||||
| 9 | 活动螺纹管接头式 | |||||||
|
|
4 |
标记 | 接线盒形式 | |||||
| 2 | 防溅式 | |||||||
| 3 | 防水式 | |||||||
| 4 | 隔爆式 | |||||||
|
|
5 |
标记 | ?；す苤本叮?/strong>mm） | |||||
| 0 | Ф16 | |||||||
| 1 | Ф12（S/R/B型热电偶为Ф25双层管） | |||||||
| 2 | Ф16（高铝管，限用于K、N型热电偶） | |||||||
| 3 | Ф25（高铝管，限用于K、N型热电偶） | |||||||
|
|
特殊说明（直径标明Ф尺寸） | |||||||
|
|
6 | 总长L/ | mm | |||||
|
|
7 | 插入长度l | mm | |||||
|
8 |
标记 | 隔爆等级 | ||||||
| BT4 | ExdIIBT4 | |||||||
| CT4 |
ExdIICT4 |
|||||||
