双金属温度计

一、双金属温度计产品简介：
        WSS系列双金属温度计是一种测量中、低温度的现场检测指针式仪表，其检测温度范围在-80~500℃，主要用于直接测量各种生产过程中的液体、蒸汽和气体介质的温度。双金属温度计表盘形式有轴向、径向、135°角型和万向之分，每种可根据用户现场安装于观察位置选定。而双金属温度计可以根据现场使用环境和控制需要又可以做成电接点双金属温度计、耐震双金属温度计、远传双金属温度计和防爆电接点双金属温度计等系列产品，由于其具有安装维护方便、形式多样等特点被广泛应用于钢铁、冶金、石油、化工、环保、食品、水处理等需要对温度的测量和控制的场合。
二、双金属温度计工作原理：
        双金属温度计是由绕制成螺旋状的双金属感温元件构成。当双金属片受热膨胀时，由于双金属片主动层与被动层的膨胀系数不同而产生扭转，使热能转变为机械能，带动指针旋转，通过指针指示到仪表面板对应的刻度值，便读出所对应的温度值，实现显示被测介质温度的目的。
三、双金属温度计主要特点：
现场直接显示温度，直观方便；
结构坚固，耐震动，安全可靠，使用寿命长；
品种规格齐全，实现电接点控制，信号远传输出等各类功能，多种结构安装形式，可满足不同要求。
四、双金属温度计技术参数：
执行标准：JB/T8803-1998  GB3836-83
标度盘公称直径：60，100，150
温度范围：-80~40℃；-40~80℃；0~50 0~60℃ 0~80℃ 0~100℃ 0~120℃ ...0~600℃内各量程段；负温~正温订制
精度等级：表盘精度：（1.0），1.5，2.5（表盘60） 输出精度：PT100 A级；4~20mA 0.5级 0.2级
表盘分格值：1℃   2℃   5℃  10℃
热响应时间：杆直径＜10mm 热响应≤40S
环境温度：-20~60℃
相对湿度：＜85%
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0%
回差：双金属温度计回差应不大于基本误差限的绝对值
重复性：双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2
温度范围的选择：双金属温度计作为指针式温度计，其最大量程范围的选择应该为正常工作温度的1.5~2倍 ，最小量程范围应该是最大与最小值之和大于50℃
双金属温度计的连接方式：可动外螺纹  可动内螺纹 固定外螺纹 固定内螺纹 活动卡套螺纹 固定法兰 活动卡套 卡箍式等
双金属温度计的材质：1、表壳材质：铝合金铁壳 全不锈钢
                                    2、传感器材质：不锈钢304 316 304衬四氟 钛等
双金属温度计测量端形式

五、双金属温度计选型：
1、双金属温度计选型型谱
选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、?；す懿闹?、长度或插入深度、功能要求。选型举例：双金属温度计，测量乙醇，表盘直径Φ100，万向型 测温范围0～100℃，1.5级，可动外螺纹M27×2，杆长度150mm 管道有震动带耐震功能 带远传信号4~20mA输出  WSSNB-481B/0～100℃/L150/M27×2/1.5级
2、选择双金属温度计需要知道以下参数： 六、双金属温度计参考测温范围：

测量范围℃	适用范围
	工业、商业	实验室、小型
-80～+40	√	√
-40～+80	√	√
-40~100	√	√
0～50	√	√
0～100	√	√
0～150	√	√
0～200	√	√
0～300	√	√
0～400	√	√
0～500	√	√
0~600	√	√

七、双金属温度计正常工作天气条件：

工作场所	温度℃	相对湿度%
掩蔽场所	-25～+55	5～100
户外场所	-40～+85	5～100

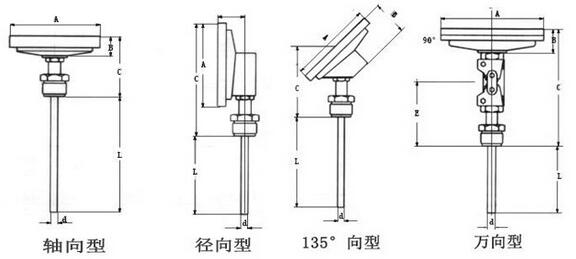

八、双金属温度计结构形式及尺寸：

形式	A	B	C	E	L	d
轴向型	65	23	73	-	75 100 150 200 300 400 500 750 1000 订制	Φ6 Φ8 Φ10 订制
	105	23	73	-
	155	23	73	-
径向型	65	50	110	34
	105	50	110	34
	105	50	110	34
135°向型	105	23	85	-
	155	23	85	-
万向型	105	23	178	120
	155	23	178	120

九、双金属温度计安装固定形式尺寸：
1、可动外螺纹管接头

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

2、可动内螺纹接头

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

3、固定螺纹管接头

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

4、卡套螺纹接头

M	H	SW	d
M12×1.5	15	19	Φ6
M16×1.5	15	22	Φ8
M20×1.5	16	24	Φ10

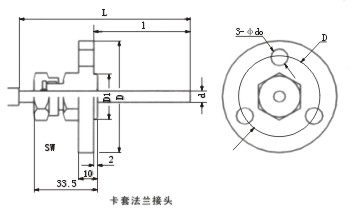

5、卡套法兰接头

D	D0	D1	SW	d0	d
Φ60	Φ42	Φ24	Φ22	Φ9	Φ8 Φ10

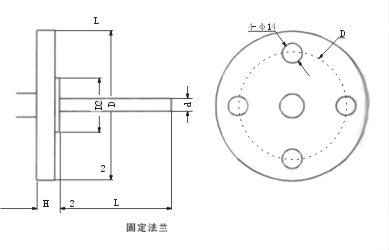

6、固定法兰

D	D1	D2	H	d0	d
Φ105	Φ75	Φ55	Φ16	Φ14	Φ8 Φ10

v备注：可提供ANSI、JB、HG等标准法兰。

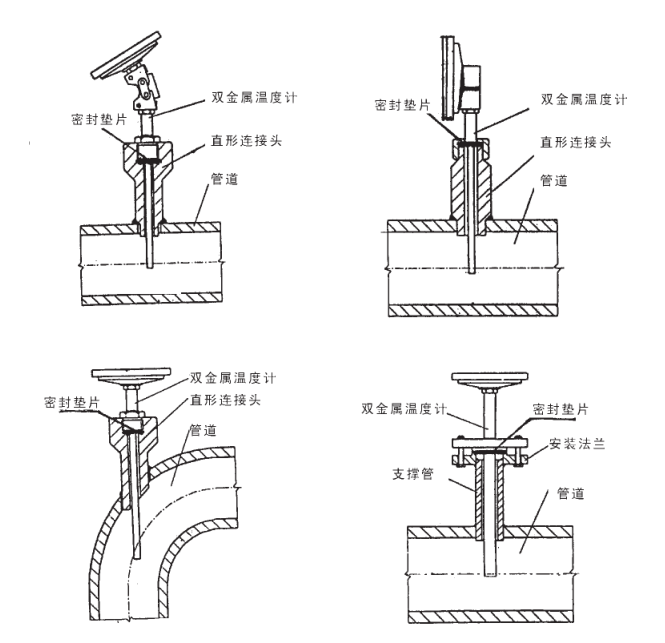

十、双金属温度计安装方式：

十一、双金属温度计型号及规格介绍：
1、轴向型双金属温度计

型号	测温范围	精度等级	?；す懿牧?/div>	规格		安装固定形式
				D	L
WSS-330	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	无固定装置
WSS-440				Φ100
WSS-500				Φ150
WSS-301				Φ60		可动外螺纹
WSS-401				Φ100
WSS-501				Φ150
WSS-302				Φ60		可动内螺纹
WSS-402				Φ100
WSS-502				Φ150
WSS-303				Φ60		固定螺纹
WSS-403				Φ100
WSS-503				Φ150
WSS-304				Φ60		固定法兰
WSS-404				Φ100
WSS-504				Φ150
WSS-305				Φ60		卡套螺纹
WSS-405				Φ100
WSS-505				Φ150
WSS-306				Φ60
WSS-406				Φ100		卡套法兰
WSS-506				Φ150

2、径向型双金属温度计

型号	测温范围	精度等级	?；す懿牧?/div>	规格		安装固定形式
				D	L
WSS-310	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	无固定装置
WSS-410				Φ100
WSS-510				Φ150
WSS-311				Φ60		可动外螺纹
WSS-411				Φ100
WSS-511				Φ150
WSS-312				Φ60		可动内螺纹
WSS-412				Φ100
WSS-512				Φ150
WSS-313				Φ60		固定螺纹
WSS-413				Φ100
WSS-513				Φ150
WSS-314				Φ60		固定法兰
WSS-414				Φ100
WSS-514				Φ150
WSS-315				Φ60		卡套螺纹
WSS-415				Φ100
WSS-515				Φ150
WSS-316				Φ60
WSS-416				Φ100		卡套法兰
WSS-516				Φ150

3、135°型双金属温度计

型号	测温范围	精度等级	?；す懿牧?/div>	规格		安装固定形式
				D	L
WSS-420	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	无固定装置
WSS-520				Φ150
WSS-421				Φ100		可动外螺纹
WSS-521				Φ150
WSS-422				Φ100		可动内螺纹
WSS-522				Φ150
WSS-423				Φ100		固定螺纹
WSS-523				Φ150
WSS-424				Φ100		固定法兰
WSS-524				Φ150
WSS-425				Φ100		卡套螺纹
WSS-525				Φ150
WSS-426				Φ100		卡套法兰
WSS-526				Φ150

4、万向型双金属温度计

型号	测温范围	精度等级	?；す懿牧?/div>	规格		安装固定形式
				D	L
WSS-480	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	无固定装置
WSS-580				Φ150
WSS-481				Φ100		可动外螺纹
WSS-581				Φ150
WSS-482				Φ100		可动内螺纹
WSS-582				Φ150
WSS-483				Φ100		固定螺纹
WSS-583				Φ150
WSS-484				Φ100		固定法兰
WSS-584				Φ150
WSS-485				Φ100		卡套螺纹
WSS-585				Φ150
WSS-486				Φ100		卡套法兰
WSS-586				Φ150

双金属温度计根据功能分：现场指针指示双金属温度计、电接点双金属温度计、防爆电接点双金属温度计、耐震电接点双金属温度计、耐震双金属温度计、远传双金属温度计、数显双金属温度计。
