防爆电接点双金属温度计

一、概述：
     WSSX系列防爆电接点双金属温度计外壳采用铝合金制成，通过铝合金外壳把仪表内可能产生火花、电弧的电路与表壳外爆炸性气体混合物隔开，从而达到隔爆的目的，主要应用于测量与控制温度现场环境与介质有可能带来爆炸危险的场合，产品主要应用于石油化工、环保、水处理、煤炭矿山、能源电力等现场要求隔爆的工矿企业。
     防爆电接点双金属温度计产品有国家防爆电气产品质检中心颁发的防爆证书编号：CNEX23.6878X,产品性能符合GB3836.1-2010《爆炸性气体环境用防爆电气设备 第1部分：通用要求》及GB3836.2-2010《爆炸性气体环境用防爆电气设备 第2部分：隔爆型电气设备"d"》的标准。
     防爆电接点双金属温度计带有电接触装置-即机械电接点。当被测介质温度变化时，自由端上的细轴及转向传动机构带动指针及动触点转动，在标度盘上指示出温度的变化值，当其与定触点（上、下限定触点）接触或断开的瞬时，使电路系统中的继电器及接触器动作，以达到自动控制和报警的目的。
     WSSX系列防爆电接点双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。是石油，焦化，化工，医药等企业生产现场存在碳化物等爆炸物各过程中的-80～+500℃范围内液体、蒸汽和气体介质以及固体表面的温度测量。
二、防爆电接点双金属温度计主要技术参数：
1、标度盘公称直径：100
2、热响应时间：≤ 40s
3、隔爆等级：ExdIIBT4（防爆合格证证书编号：CNEX23.6878X）
4、额定功率：10VA
5、最高工作电压：220V
6、最高工作电流：0.7A
7、报警方式：上下限、双上限、双下限
8、防护等级：IP65
9、连接方式：螺纹、法兰、卡盘等
10、测温传感器材质：304、316、304衬四氟、钛管、HC等
11、使用环境条件：-10~50℃，相对湿度不大于80%，且爆炸性混合物应属于ⅡB级T4组以下，工作振动和被测介质的急剧脉动应对仪表触头的可靠动作无影响。
12、温度影响：示值不大于0.4%/10℃，设定点不大于0.6%/10℃（使用温度偏离20±5℃）。
13、绝缘强度：50HZ正弦交流电2000V历时一分钟。
三、结构原理：
     仪表由隔爆外壳、测量系统、电接点组、调节装置和出线盒等组成。仪表的隔爆铸铝外壳具有良好的隔爆性能，因此对在正常工作过程中由于火花或电弧的影响，并能有效地阻止由产生的热能向外顺利传播，而只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向外扩散。这时传至壳体外部的瞬间温度已降低到爆炸性气体混合物的燃点温度以下，故不会导致传爆。
 隔爆电接点双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。

四、防爆电接点双金属温度计产品选型型谱：

选型参数说明：在选择以上型号后还要提供温度计的测温范围（建议量程刻度范围最大值为正常使用温度的1.5~2倍）、插深、探杆直径、探杆材质、被测量介质的工作压力等。
五、防爆电接点双金属温度计规格型号：

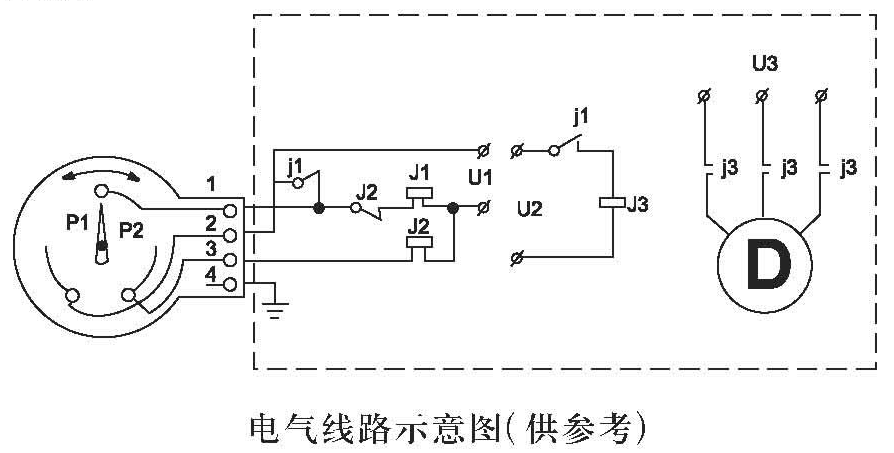

 六、防爆电接点双金属温度计接线图：

七、防爆电接点双金属温度计使用要求：
1、此产品是温度仪表，在运输、安装过程中要轻拿轻放，切忌扔、摔等对仪表精度产生影响的行为。
2、本仪表安装前应该检查本仪表的外观及各接合面有无松动（本仪表出厂检定正常，防止在运输过程中产生的振动导致本仪表的某些部位松动）。如有应旋紧后再安装。
3、仪表安装
（1）螺纹安装应该先将螺纹底座焊接在设备上，等焊点冷却后将本仪表的安装螺纹用生料带缠上或者垫上垫片后，再将本仪表旋入螺纹底座内（安装旋接时应用扳手旋本仪表的安装螺纹部位，不能直接旋本仪表的表头或其它部位）。
（2）法兰安装时先将设备上的配对法兰安装好，配上垫片，再将本仪表直接安装在设备上。（螺栓拧紧时要对边同时拧紧）
4、仪表接线：应由仪表工按照本仪表上的接线要求接线。
5、接好线后，应将接线盒上的接线口螺纹拧紧后才能投入使用。（将隔爆接口内的橡皮圈与引线充分压紧，确保本仪表腔内与腔外隔断）
6、安装完毕后应该再次检查本仪表的各密封部位，确保密封。才能投入使用。
八、防爆电接点双金属温度计使用注意事项：
1、仪表在使用前请检查隔爆双金属温度计各密封部位是否完全密封好，否则不予使用！
2、仪表接线应选择隔爆挠性软管连接！
