型 号 |
ZH-CYW |
|
量 程 |
0~5m/10m /15m /25m/30m |
|

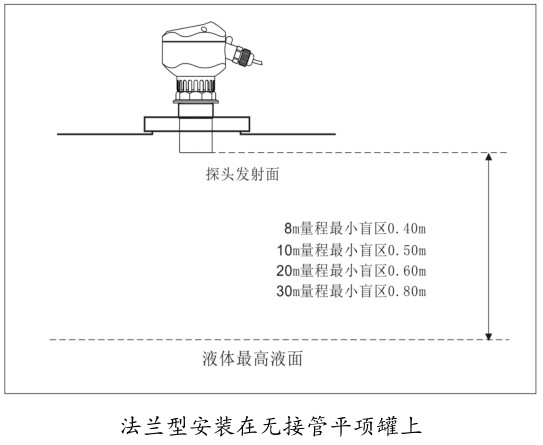

盲 区 |
0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m |
|
精度(空气中) |
量程的0.2％ 0.5％（常规精度） |
|
电流输出 |
4~20mA |
|
输出分辨率 |
实际量程的0.03％ |
|
输出负载 |
0~500Ω |
|
开关量输出 |
高位、低位继电器?？?/p> |
|
继电器规格 |
AC250V 5A/DC30V |
|
显示分辨率 |
1cm |
|
显示方式 |
4位LCD液晶(字高15cm) 或6位LED数码管 |
|
输入电源 |
DC24V(±10％)80mA或AC220V 50mA |
|
温度补偿 |
全范围自动 |
|
介质温度 |
-20℃~+80℃ |
|
压力范围 |
±0.1MPa |
|
声波束角 |
5°(3db) |
|
检测周期 |
1秒 |
|
参数设置 |
3位有感按键 |
|
电缆装置 |
PG13.5密封套 |
|
外壳材质 |
ABS |
|
传感器材质 |
PVC |
|
防护等级 |
IP67 |
|

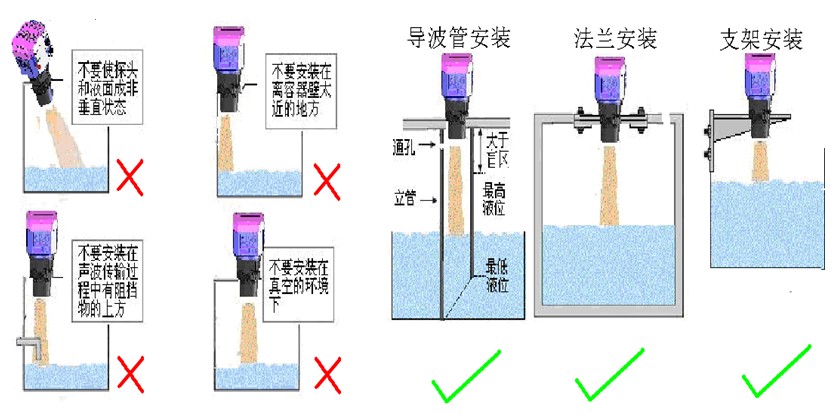

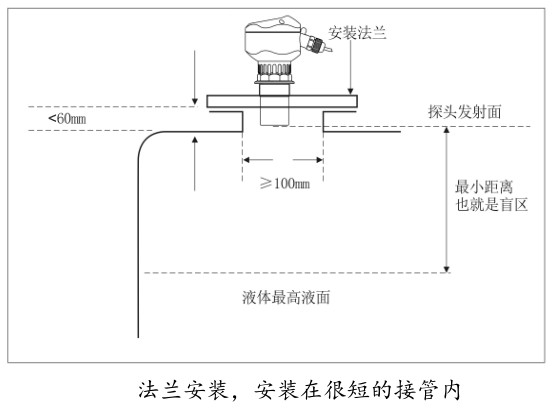

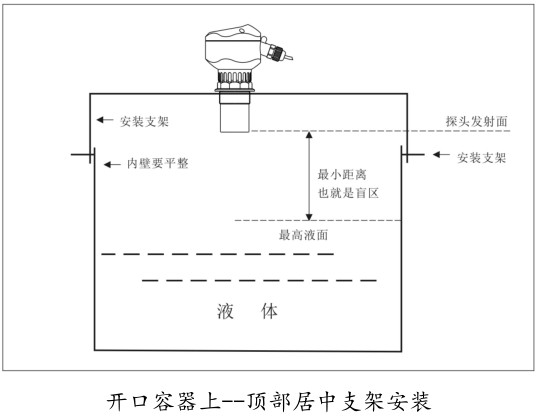

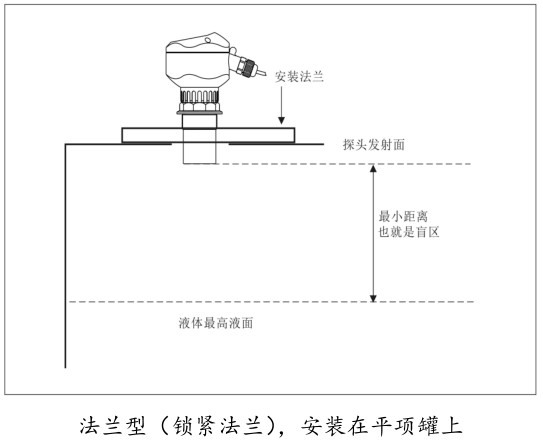

安装方式 |
螺纹(法兰)或固定孔(支架) |
|

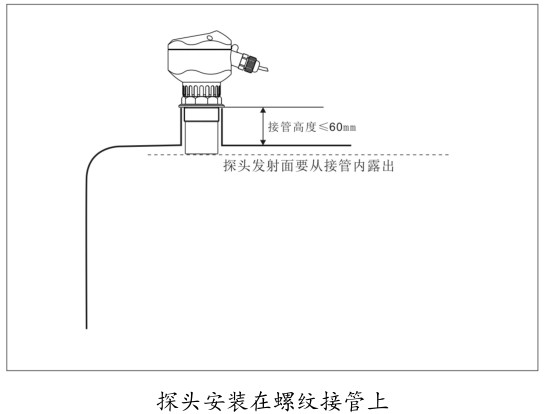

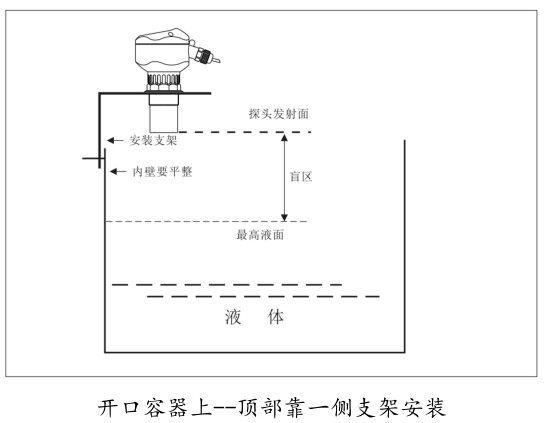

安装要求 |
探头发射面应伸出容器安装口 |
四、超声波液位计主要技术指标
| 功能 | 一体型超声波液位计 | 分体式超声波液位计 |
| 量程 | 0~5米 10米 15米 20米 25米 30米 | 0~5米 10米 15米 20米 25米 30米 |
| 测量精度 | 0.5~1% | 0.5~1% |
| 分辨率 | 3mm或者0.1% | 3mm或者0.1% |
| 显示 | 中文液晶 | 中文液晶 |
| 模拟输出 |
4 线制 4～20mA/510Ω负载 2 线制 4～20mA/250Ω负载 |
4～20mA/510Ω负载 |
| 继电器输出 |
可选配 2 组 AC 250V/ 8A 或 DC30V/ 5A 状态可编程 |
（可选配）单通道为 2 组，双通道是4组AC 250V/ 8A 或DC 30V/ 5A状态可编程 |
| 供电 |
标配 24VDC 可选 220VAC+15% 50Hz |
标配 220VAC+15% 50Hz 可选 24VDC 120mA 定做 12VDC 或电池供电 |
| 环境温度 |
显示仪表-20～+60℃， 探头-20～+80℃ |
显示仪表-20～+60℃， 探头-20～+80℃ |
| 通讯 | RS485 | RS485 |
| 防护等级 | 显示仪表 IP65，探头 IP68 | 显示仪表 IP65，探头 IP68 |
| 探头电缆 | 无 | 标配10米 |
| 产品功耗 |
一体式二线制用 24V 电源供电， 不能带继电器，功耗是 30mA。 具体功率如下：无继电器是 24×30mA=0.72W； 一体式四线制用 24V 电源供电， 不带继电器功耗是 80mA，带一个 继电器是要 105mA，2 路继 电器 130mA, 具体功率如下： 无继电器是 24×80mA=1.9W； 1路继电器是24×105mA=2.5W； 2路继电器是24×145mA=3.1W； |
分体式用 24V 电源供电，不带继电器 功耗是 100mA，带一个继电器是 要 120mA，2 路继电器 145mA,3 路 继电器要 170mA，4 路继电器 要 190mA. 具体功率如下： 无继电器是 24×100mA=2.4W； 1路继电器是24×120mA=2.9W；2路 继电器是24×145mA=3.5W； 3路继电器是24×170mA=4.1W；2路 继电器是24×190mA=4.6W； |
五、超声波液位计产品选型
|
ZH-CYW- |
超声波液位计 |
|||
|
型 式
|
A |
一体式两线制（常规） |
||
|
B |
一体式三线制 |
|||
|
C |
一体式四线制 |
|||
|
D |
分体式四线制精简型 |
|||
|
E |
分体式四线制标准型 |
|||
|
量 程
|
2 |
L=0~2000mm |
||
|
3 |
L=0~3000mm |
|||
|
...... |
...... |
|||
|
30 |
L=0~30000mm |
|||
|
客户指定 |
L=0~Nmm |
|||
|
|
D |
DC24V LCD液晶显示 |
||
|
E |
DC24V LED数码管显示 |
|||
|
A |
AC220V LCD液晶显示 |
|||
|
探头加长 |
**mm |
|||

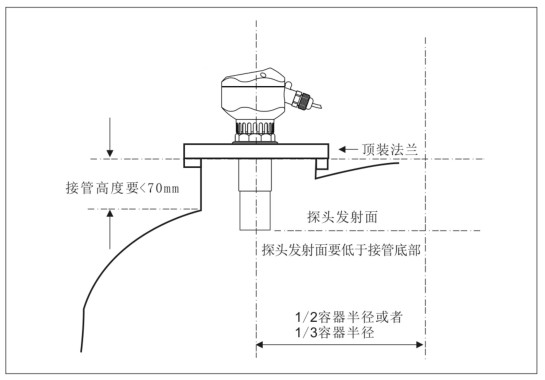

| 序号 | 接管长度 | 接管内径最小尺寸 | 备注 |
| 1 | 150mm | 100mm |
接管内壁无毛刺、凸起物，上下垂直，焊缝都要做抛光处理。 接管和罐顶连接处要做从接管内向外的45℃斜角抛光。 |
| 2 | 200mm | 120mm | |
| 3 | 250mm | 150mm | |
| 4 | 300mm | 180mm | |
| 5 | 400mm | 240mm |

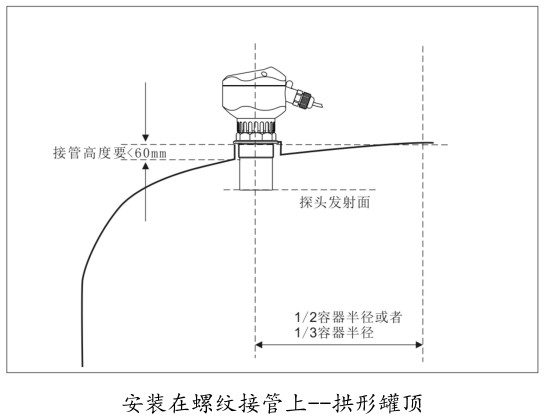

| 最大量程 | 离壁距离 |
| 5米 | 0.5米 |
| 10米 | 1.0米 |
| 15米 | 1.5米 |
| 20米 | 2.0米 |
| 25米 | 2.5米 |
| 30米 | 3.0米 |
