雷达物位计

一、雷达物位计产品简介
        ZHD800系列雷达物位计是采用雷达式物位测量技术，采用微波脉冲测量原理，最大测量距离可达35米，可用于对存储罐、中间缓冲罐及过程容器中的物料的物位测量，并输出线性的4~20mA模拟信号。
二、雷达物位计测量原理
       ZHD800系列雷达物位计是将发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和准确的测量。ZHD800系列雷达物位计即使在工况比较复杂，存在虚假回波的情况下，用微处理技术和调试软件也可以准确的分析出物位的回波。

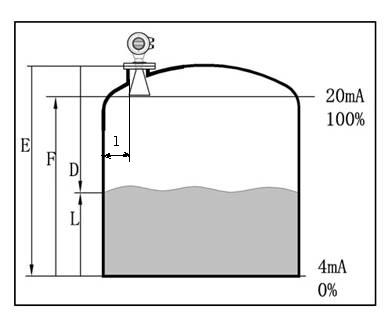

图中：E-雷达物位计安装法兰接口以下高度    F-液位量程 D-距物位表面的距离 L-物料的物位 l-雷达物位计安装距管壁的距离
三、雷达物位计技术参数
测量介质：液体、浆料、固体
工作频率：6.8GHz  高频26GHz  80GHZ
测量范围：0~20M(可以扩展到35M)
重复性 ：±3mm
分辨率 ：1mm
采样 ：回波采样55次/s
响应速度：>0.2s(根据具体使用情况而定)
输出信号：4~20mA
供电电源：24V DC(+/-10%)，波纹电压：1Vpp
精度 ：<0.1%
通讯接口：HART通讯协议
波 束 角： 24°ZHD801, ZHD802
                     18°ZHD803 带DN150法兰
                     14°ZHD803 带DN200法兰
                     12°ZHD803 带DN250法兰
过程连接：ZHD801 (PP，PTFE天线) ：G1-1/2 316L不锈钢，：
                    ZHD802(棒式天线) ：翻边法兰DN50，DN80，DN100，DN150
                    ZHD803(喇叭口形式天线)：法兰DN50，DN80，DN100，DN150，DN200，DN250
天线材质：ZHD801、ZHD802为PP/PTFE
                    ZHD803 为316L不锈钢
环境温度：-40℃~+80℃
工作温度：-40~250℃
容器压力（表压）：-1~40bar
防爆认证 ：ExiaIICT6
外壳?；さ燃叮篒P68
两线制接线 供电和信号输出共用一根两芯导线
电缆入口：2个M20×1.5（电缆直径5~9mm）
四、雷达物位计特点
1、采用非接触式结构测量
2、可以测量所有介电常数＞1.8的介质
3、不受噪音、蒸汽、粉尘、真空等工况影响
4、不受介质的密度、粘稠度和温度变化的影响
5、采用两线制回路供电技术，供电电压与输出信号通过一根两芯屏蔽电缆传输。
五、雷达物位计产品介绍

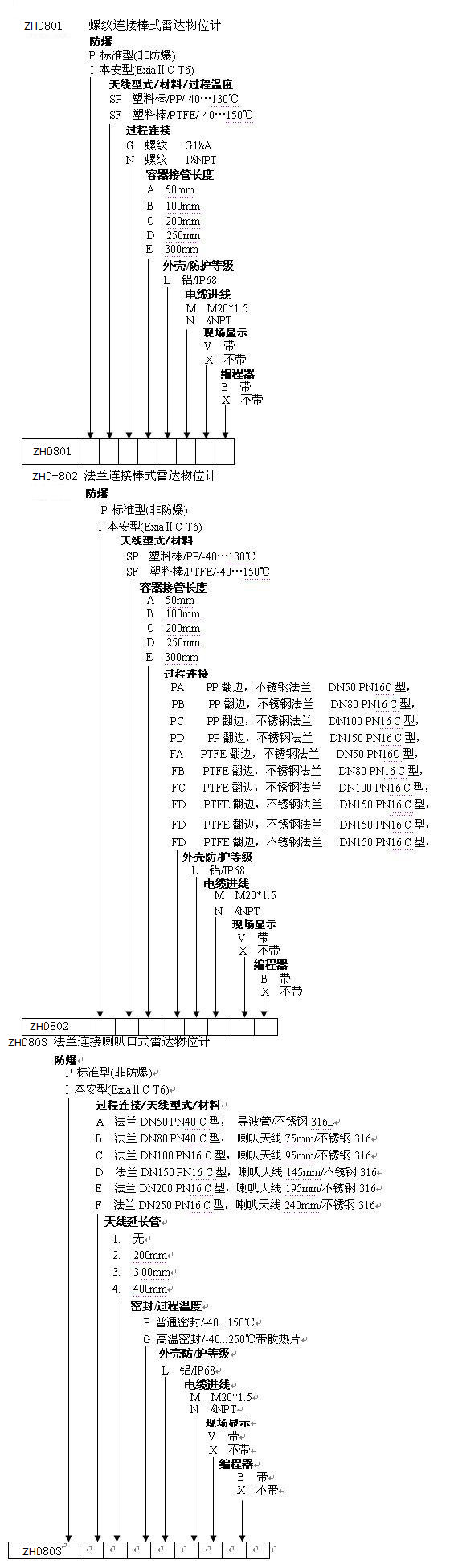

六、雷达物位计产品选型

七、雷达物位计安装说明

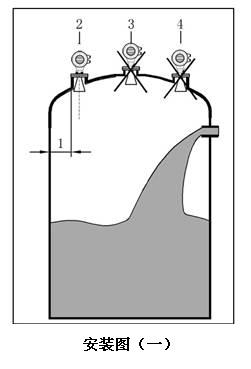

（一）安装位置（图一）

1.推荐距离（1）墙至安装短管的外壁：
2.离罐壁为罐直径1/6处，最小距离为200mm。
3.不能安装在入料口的上方（4）。
4.不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。
5.如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。

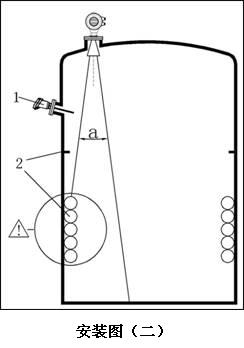

（二）罐内安装（安装图二）

1.在信号波束内，应避免有如下安装物（1）：例如限位开关，温度传感器等。
2.对称装置（2），如真空环，加热线圈，挡板等等。
3.如果罐内有（1）（2）干涉物件，应采用导波管进行测量。
最佳安装选择
1.天线尺寸：天线越大，波束角越小，干扰回波将越弱。
2.天线调整：将天线调整到最佳测量位置。
3.导波管：导波管用来避免干扰回波。

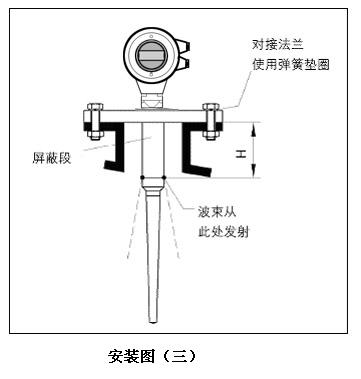

（三）罐内安装(ZHD801、ZHD802 安装图三）

标准安装
1.雷达天线不可向罐壁倾斜。
2.为了使温度影响最小化，在对接法兰的连接处必须使用弹簧垫圈。
3.杆式天线必须伸出安装短管。
4.垂直放置杆式天线，不要让雷达束指向罐壁。

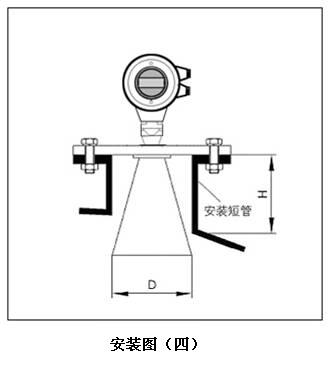

（四）罐内安装（ZHD803 安装图四）
标准安装
1.雷达天线不可向罐壁倾斜。
2.喇叭天线必须延伸出安装短管，否则应使用天线延伸管。
3.喇叭天线必须调整至垂直，不要让雷达束指向罐壁。
（五）安装短管较长时使用天线延伸管 （安装图五）

1.当喇叭长度小于安装短管长度时，应使用天线延伸管。
2.如果喇叭直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。

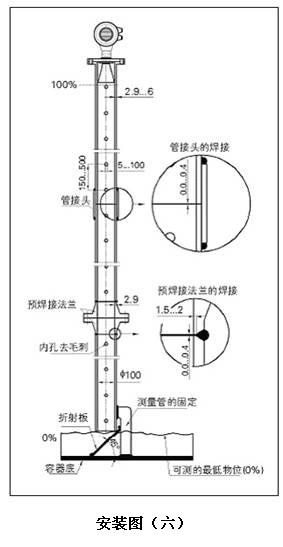

（六）导波管内安装

1.雷达传感器通过导波管或旁通管进行测量，测量管起到导波作用。下面是一个测量管（导波管的构造图）
2.测量管内壁必须平滑，如果可能的话测量管的内径需要与喇叭口的直径相符，请使用纵伸焊接的不锈钢管?？梢酝üは群附拥姆ɡ寂袒蚝附油费映げ饬抗?。
必须注意：
1.焊接时，不能产生凸点或凸缘。将法兰和测量管对齐固定，然后焊接。焊接不要穿透测量管管壁,管内壁必须保持平滑，一定要小心的除去焊缝和不平滑的地方，否则会造成很强的虚假回波。
