投入式液位变送控制器

　　ZH-DBSK50系列投入式液位变送控制器是由以智能单片机为控制核心，是集成了压力液位测量、显示、模拟量变送输出以及报警控制输出为一体的集成产品。投入式液位变送控制器具有测量精度高、结构多元、功能齐全等特点，适合工业自动化控制、石化、市政、楼宇自控设备等场合对于敞口容器、罐槽、水池等液位实现现场测量显示、变送输出及与液位控制电器部分进行联锁控制以实现自动控制液位高低的液位测量控制场合。
投入式液位变送控制器主要技术指标
适用介质：与不锈钢或者聚四氟乙烯兼容的液体
量程：0~0.5~50m
工作电源：AC85～260V/DC24V±2V
电流输出：4~20mA
控制输出：继电器控制输出上下限等
测量精度：0.5%FS±1
恒流源输出：0.82～2.48mA
温度漂移：≤0.02%FS/℃（典型值100ppm/℃）
显示范围：-1999～9999
超限显示：“EEEE”
显示数码管：0.56英寸 红色 4位
触点容量：AC220V 3A
使用环境：0～+70℃；≤85%RH
安装形式：支架安装；法兰安装
转换器形式：普通型（不锈钢壳体）；隔爆型（铸铝壳体）

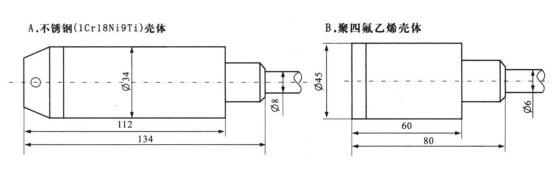

投入式液位变送控制器传感器结构尺寸

说明：订货时请提供测量的液体的比重（正常以水的比重1.0g/cm³）
投入式液位变送控制器产品选型

选型型谱

型谱说明

ZH-DBSK50

投入式液位变送控制器

传感器类型

1

线缆防水式

2

直杆式(传感器装在底部，直接接触液体介质)

3

防腐线缆式

4

导压杆式(传感器装在上部，不直接接触介质)

过程连接形式

T

支架安装

N

法兰安装DN40 PN1.0

Y

特别约定

传感器连接材料

1

304

直杆式

2

316

4

丁晴橡胶与聚氯乙烯复合物

线缆式

5

聚四氟乙烯(聚丙烯法兰)

防爆方式

O

不防爆（不锈钢外壳）

B

EXdIIBT4   ExdⅡCT4~6

控制与输出方式

K4

四限报警

K2

上下限报警

I

4~20mA输出

J

带报警器

供电方式

AC

AC220V

DC

DC24V

配重情况

O

无需配重

W

需要配重

安装高度或者线缆长度

-□

安装高度(mm)

测量量程

-□

测量高度(mm)

被测介质密度

-□

(g/cm3)
