触屏真彩无纸记录仪

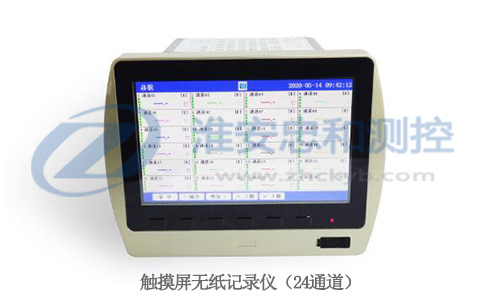

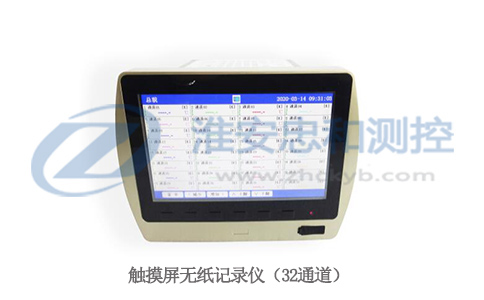

一、触屏真彩无纸记录仪概述
       ZH-130RP型触屏真彩无纸记录仪有1~36路万能输入通道（可组态选择输入：标准电压、标准电流、热电偶、热电阻、毫伏等信号）?？纱?4路报警输出或32路模拟量变送输出，Mobus RTU RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，TF卡插座；可提供传感器配电；具有显示功能好，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示等。人性化的外观设计、良好的功能体现、可靠的硬件品质、完善的制造工艺，使它具有高的性能价格比，广泛应用于冶金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种行业工业现场。

ZH-130RP

触屏真彩无纸记录仪

外形尺寸

3

185×154 mm（开孔尺寸：138×138 mm），1～36通道

输入通道数量

01

1个通用输入通道

02

2个通用输入通道

…

… …

36

36个通用输入通道

模拟输出通道数量

0

无模拟量输出

1

1路模拟量输出，0～10/4～20mA可设

…

… …

32

32路模拟量输出，0～10/4～20mA可设 （32通道以上不能带输出）

报警输出数量

00

无继电器输出

01

1个继电器输出

…

… …

64

64个继电器输出 （32通道以上不能带报警输出）

馈电输出

N

无馈电

V12

DC12V馈电/400mA

V24

DC24V馈电/400mA

打印接口

0

无

1

带打印接口

通讯功能

0

无通讯接口

1

RS232通讯接口

2

RS485通讯接口

3

带RJ45以太网功能

USB转存功能

0

无数据转存功能

1

USB数据转存功能

电源

A

85～265V，45～55Hz

附件

微型打印机（含电源）

记录仪上位管理软件

RS485/RS232转换?？?/td>

说明

36通道不能再带电流信号或者报警信号输出；30通道最多可以带16路电流信号或者报警信号输出； 24通道最多可以带32路电流信号或者报警信号输出/最多可同时带16路电流信号与16路报警信号输出；具体要求以公司解释为准！


四、触屏真彩无纸记录仪使用注意事项及安装
4.1使用注意事项
4.1.1对使用本仪表的注意事项
●本仪表中塑料零部件较多，清扫时请使用干燥的柔软布擦拭。不能使用苯剂，香蕉水等药剂清扫，可能造成变色或变形。
●请不要将带电品靠近信号端子，可能引起故障。
●请不要对本表冲击。
●如果您确认从仪表中冒烟，闻到有异味，发出异响等异常情况发生时，请立即切断供电电源，并及时与供货商或我公司取得联系。
●为确保仪表测量正常工作，仪表在使用前请通电热机30分钟
4.1.2、对使用外部存储媒体的注意事项
●存储媒体是精密产品，请小心使用。
●除插入和取出存储媒体外，运行时请关上硅胶盖。存储媒体和USB接口应减少与灰尘的接触以得到?；?。
●使用U盘、TF卡请注意静电?；?。
●推荐使用本公司配套外部存储器产品。
●关于存储媒体的一般使用注意事项，请参见所使用的存储媒体所带的使用说明书。
4.2仪表安装
4.2.1安装场所
请安装在下述场所。
●安本仪表为盘装式。
●安装的地方要安装在室内，且能避开风雨和太阳直射。
●为了防止本仪表内部温度上升，请安装在通风良好的地方。
●请选择机械振动少的地方安装。
●水平的地方
安装本仪表时请不要左倾或者右倾，尽量水平（可后倾最大30°）
注意：
l    将仪表从温度、湿度低的地方移至温度、湿度高的地方，如果温度变化大，则有时会结露，热电偶输入时会产生测量误差。这时，请先适应周围环境1小时以上再使用。
l    如果在高温条件下长时间使用会缩短LCD的寿命（画面质量降低等）。请尽量不要在高温（大约40℃以上）条件下使用。
请不要安装在下述地方：
●太阳光直射到的地方和热器具的附近
请尽可能选择温度变化小，接近常温（23℃）的地方。如果将仪表安装在太阳光直射到的地方或者热器具的附近，会对仪表内部产生不好的影响。
●油烟，蒸汽，湿气，灰尘，腐蚀性气体等多的地方
油烟，蒸汽，湿气，灰尘，腐蚀性气体等会对仪表产生不良的影响。
●电磁发生源的附近
请不要将有磁性的器具或磁铁靠近本仪表。如果将本仪表安装在强电磁场发生源的附近，由于磁场的影响会带来显示误差。
为避免仪表发生异常工作，现场使用射频发生器时需与仪表保持20cm以上的距离
●不便于观看画面的地方
本仪表显示部分用的是7英寸的TFT真彩LCD，如果从极其偏的角度看上去就会难以看清显示，所以请尽量安装在观察者能正面观看的地方。
4.2.2安装方法

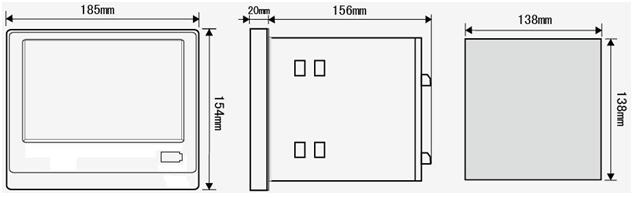

●安装尺寸（单位：mm）

●仪表的安装
（1）、安装方法
A、从仪表盘前面放入仪表
B、用仪表所带的安装支架如下图所示安装
▲在仪表两侧用四个安装支架固定

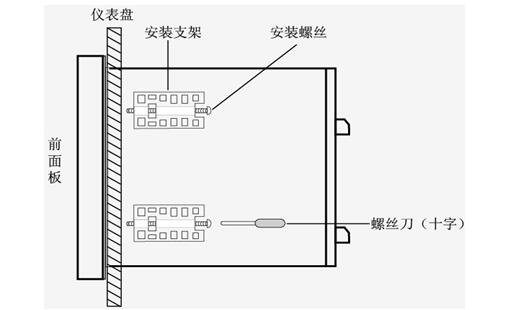

（2）、安装图

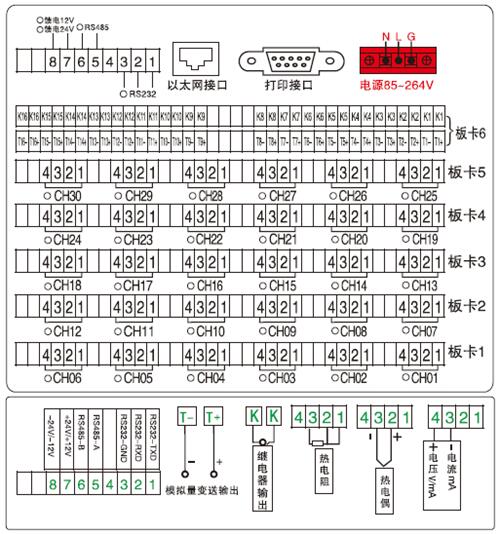

●     仪表接线图 （仪表尾部端子图）
