智能测控仪

一、智能测控仪适用范围
     ZH-100型智能测控仪与各类传感器、变送器配合使用，智能测控仪可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、调节、变送输出、数据采集及通讯。
二、智能测控仪功能特点
万能输入功能
有自动校准和人工校准功能
多重?；?、隔离设计、抗干扰能力强、可靠性高
良好的软件平台，具备二次开发能力，以满足特殊的功能
智能测控仪先进的?？榛峁?，配合功能佳的仪表芯片，功能组合、智能显示调节仪系统升级非常方便
三、智能测控仪主要技术指标
基本误差：0.5％FS或 0.2％FS±1个字
分 辨 力：1/20000、14位A/D转换器
显示方式：双排四位LED数码管显示
采样周期：0.2S
报警输出：二限报警或四限报警，报警方式、报警灵敏度可设置，继电器输出触点容量 AC220V/3A或AC220V/1A。
变送输出：4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
通讯输出：接口方式－隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率-300～9600bps内部自由设定
馈电输出：DC24V/30mA
电 源：开关电源 85～265VAC 功耗4W以下
四、智能测控仪信号输入类型
热电偶： K、E、S、B、J、T、R、WRe3-25；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。
热电阻：Pt100、Cu100、Cu50、BA2、BA1；引线电阻补偿范围≤15Ω。
线性电阻：0～400Ω
远传电阻：30～350Ω（电阻远传压力表）。
直流电压：0～20mV、0～100mV、0～5V、1～5V、0～5V开方、1～5V开方、-5～5V；
          -10V～10V、0～10V(订货时需指定，与其他信号不兼容)。
直流电流：0～10mA、4～20mA 、0～20mA、0～10mA开方、4～20mA开方。
输入阻抗：电压信号Ri≥500KΩ。
五、智能测控仪选型表

ZH-100								智能测控仪
外型尺寸	A/D							横式160×80×80 mm
	A							横式160×80×125mm
	A/S							竖式80×160×125mm
	B							方式96×96×110 mm
	C							横式96×48×110 mm
	C/S							竖式48×96×110 mm
	D							方式72×72×110 mm
	F							方式48×48×110 mm
	T							特殊/自定表壳。
报警输出		B□						B0无报警输出；B1-B4，1-4点报警
变送输出		X1						4-20mA输出
		X2						0-10mA输出
		X3						1-5V输出
		X4						0-5V输出
通讯输出			P					微型打印机
			R					串行通讯RS232
			S					串行通讯RS485
馈电输出								无馈电输出
				V12				带DC12V馈电输出
				V24				带DC24V馈电输出
供电电源								220VAC供电
					W			DC24V供电
输入信号						Sn		见"输入信号类型表"

六、智能测控仪输入信号类型表：

参数提示符	输入信号内容	参数提示符	输入信号内容
tc-k	K型	rtd	远传电阻0~400Ω
tc-s	S	bA1	BA1
tc-e	E	bA2	BA2
tc-b	B	0~50	0~50mV
tc-t	T	0~5V	0~5V
Tc-n	N	1~5V	1~5V
tc-j	J	0~20	0~20mA
P100	Pt100	0~10	0~10 mA
C100	Cu100	4~20	4~20 mA
Cu50	Cu50

型号举例：ZH-100AB2X1RV24-4-20
ZH-100系列智能测控仪，4～20mA输入，外表尺寸160×80×125mm，二限报警控制输出，4～20mA变送输出，带RS232隔离通讯接口，带DC24V馈电输出，供电电源220VAC。
七、智能测控仪的安装

外形尺寸（宽×高×深）	开孔尺寸
160mm×80mm×88mm	152+0.5mm×76+0.5mm

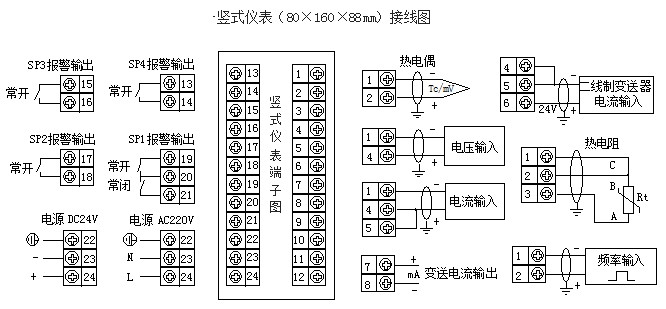

80mm×160mm×88mm	76+0.5mm×152+0.5mm

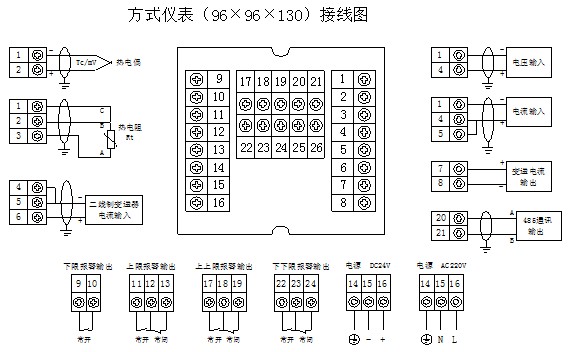

96mm×96mm×112mm	92+0.5mm×92+0.5mm

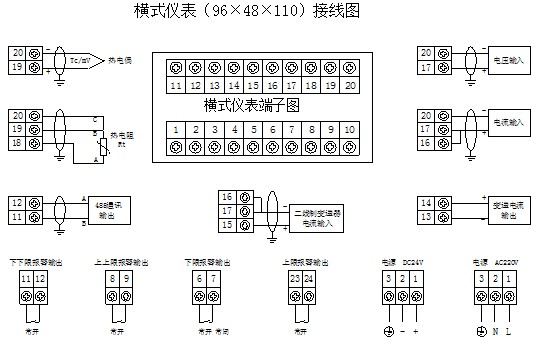

96mm×48mm×112mm	92+0.5mm×43.5+0.5mm

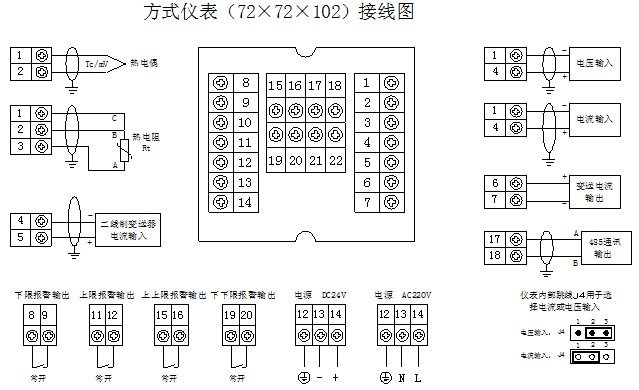

72mm×72mm×112mm	67+0.5mm×67+0.5mm

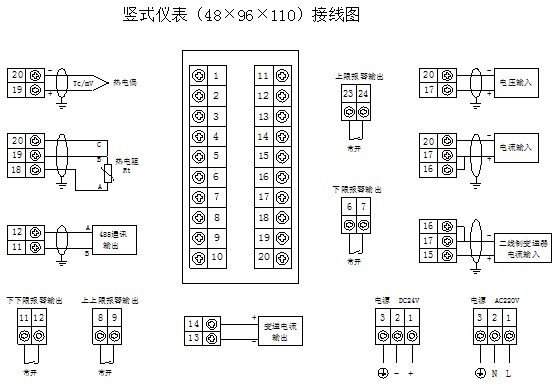

48mm×96mm×112mm	43.5+0.5mm×92+0.5mm

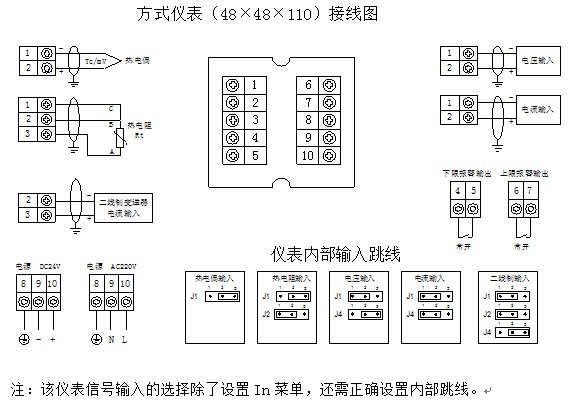

48mm×48mm×110mm	43.5+0.5mm×43.5+0.5mm
