液体涡轮流量计安装注意事项的阐述

    液体涡轮流量计是一种精密流量测量仪表，是测量无杂质、无腐蚀液体的瞬时流量和累积流量的。其工作原理是当被测的液体流过涡轮流量传感器时，在流体作用下，传感器内的叶轮受力产生旋转，其转速的大小与管道平均流速成正比。而叶轮的转动也周期地改变磁回路的磁阻值，检测线圈中的磁通也随之发生周期性变化，产生频率与叶片旋转频率相同的感应电动势经放大后，进行转换和处理而显示流量值。鉴于液体涡轮流量计的工作原理与测量精度方面的要求，在安装液体涡轮流量计时需要考虑以下两方面的因素：

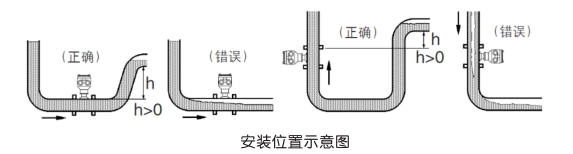

一是被测量的管道内必须完全充满液体。重要的是，在任何时候，保持管道内完全充满液体，否则流量显示会受到影响，可能会导致测量误差。具体安装如下图所示： 二是要避免管道内流经液体涡轮流量计时的气泡产生。如果有气泡进入测量管，流量显示可能会受到影响，可能会导致测量误差。具体安装如下图所示：
