铠装热电偶原理结构形式

  铠装热电偶具有能弯曲、耐压、热响应快和坚固耐用等优点，它和工业用装配热电偶一样,作为测量温度的传感器,通常和显示仪表、记录仪表和DCS、PLC等配套使用，同时铠装热电偶也可以作为装配热电偶的感温元件。它可以直接测量各种生产过程中从0℃~1200℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
铠装热电偶的工作原理是由两种不同成份的导体两端经焊接,形成回路,直接测温端叫量端,接线端叫参比端。当测量端和参比端存在温差时,就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。
  铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关,和热电极的长度、直径无关。

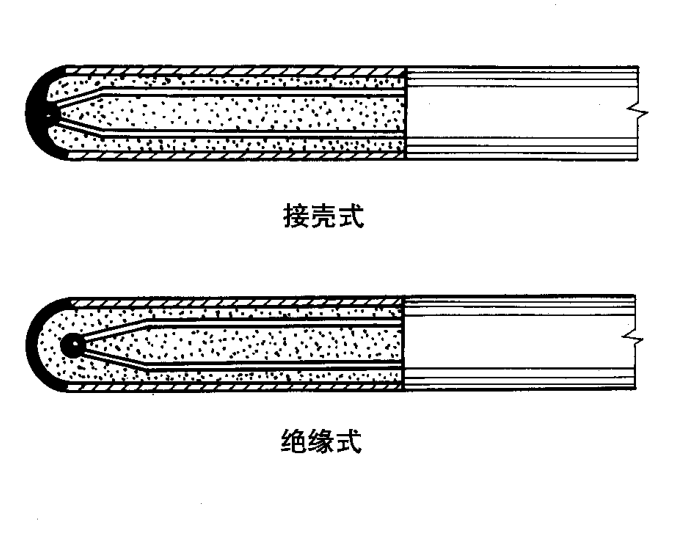

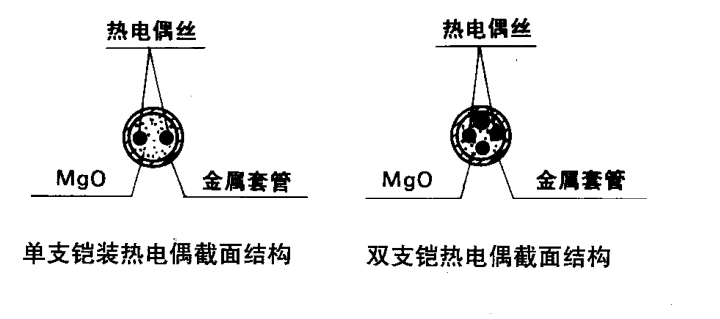

  铠装热电偶的结构是由导体、绝缘氧化镁和1Cr18Ni9Ti、316、310S、3030、3039等不锈钢?；す芫啻卫贫?。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构,并配以各种安装固定装置组成。    铠装热电偶分绝缘式和接壳式两种。
