楔形流量计

    ZH-LX型楔形流量计又称楔式流量计，是一种差压式流量仪表，它是利用在密闭管道中能量相互转换的伯努利定律，即：在稳定流体场合中，管道中的流速与差压的平方根成正比。楔形流量计是八十年代开始逐步走向实用的一种新型流量计，其检测件是一个V字形楔块（又称楔形节流件），它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流。流体通过楔形流量计时，由于楔块的节流作用，在其上、下游侧产生了一个与流量值成平方关系的差压，将此差压从楔块两侧取压口引出送至差压变送器转变为电信号输出，再经专用智能流量积算仪运算后，即可显示流量值。

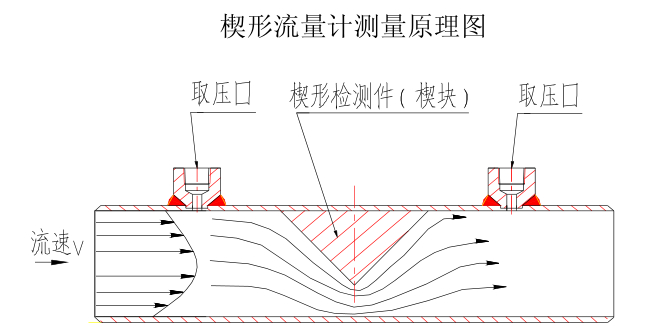

一、楔形流量计测量原理
    楔形流量计的基本测量原理和孔板及传统的文丘里等差压式流量测量仪表完全相同，都是以能量守恒定律—伯努利方程和流动连续性方程为基础的流量测量方法。通过节流件—楔块产生的差压的平方根正比于质量或体积流量，不同的弓形高度h与管道直径D的比（楔形比h/D）来确定不的流量测量范围，楔形流量计可以解决你最困难的流量测量，并保证可靠的测量结果。
楔形流量计的流量方程：

式中  qv----体积流量计，m³/s
      C------流出系数；
     ε-----可膨胀系数；
      m------节流面积比；m=S1/πD²/4
      S1-----弓形流通面积㎡ ；
      D------管道内径，m；
      △p------差压，pa；
      ρ------被测介质密度，kg/m³

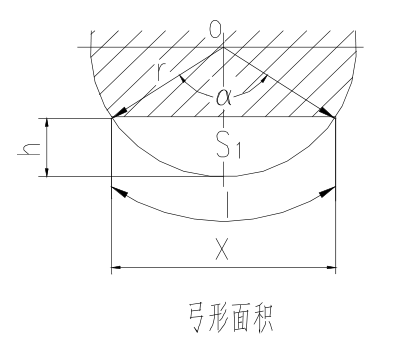

 S1的计算：

    ZH-LX型楔形流量计具有流量系数、非线性误差、温度变化、密度变化等参数的修正功能；测量精度可达1.0%；可具有现场显示和标准电流信号（4~20mA DC）输出，可方便地用于自动控制系统或与计算机联网，进行流量或其他参数的自动调节和控制。
    ZH-LX型楔形流量计可以在高粘度、低雷诺数（雷诺数＞500即可使用）的流体情况下进行精度高的流量测量；在流速较低、流量小、管径大的流量测量场合有无可比拟的优势和不可替代的作用。主要用于高粘度（重油、渣油、柴油、机油等）、工业煤气（焦炉煤气、高炉煤气、发生炉煤气、城市煤气）、氢气、氮气、空气、水蒸汽、污水液体等介质的流量测量。
    楔形流量计结构简单、无可动部件，不易被流体磨损，工作性能稳定、可靠，使用寿命长；它的测量元件及取压装置结构特殊，流体通过时不形成滞留或堵塞，压力损失较小，是在雷诺数较低的情况下进行精度高流量测量的理想选择。
二、楔形流量计主要特点：
1、特别适合于高粘度、低雷诺数、带悬浮颗?；蚱莸慕橹什饬?；
2、测量精度不受流体介质介电常数等特性的影响和限制；
3、楔形件结构设计特殊，有导流作用，防堵塞；
4、具有流体粘度变化、温度变化、密度变化等补偿功能；
5、抗振动、抗冲击、抗脏污、抗腐蚀；
6、具有双向流量测量功能；
7、测量精度高；
8、结构简单、牢固、高可靠性，安装方便，运行维护费用低；
9、无运动部件、无磨损，长期使用时不需要重新标定。
三、技术参数：
1、测量精度： ±1.0%～±1.5%
2、最低流速：0.01m/s。
3、使用寿命：可长达十年以上。
4、量程比≥10：1
5、雷诺数系数使用范围：500~1×106以上。
6、测量液体粘度上限：500MPa•S。
7、工作压力范围：-0.1~6.4MPa。
8、工作温度范围：-50~400℃。
9、供电电源：24VDC
四、流量范围
1、楔形流量计测量液体时的流量范围：

型号	公称通径DN（mm）	楔形比（H/D）	流量范围（m³/h）
ZHLX015	15	0.2，0.3，0.4，0.5	0.11~2.7
ZHLX020	20	0.2，0.3，0.4，0.5	0.2~4.8
ZHLX025	25	0.2，0.3，0.4，0.5	0.3~7.4
ZHLX032	32	0.2，0.3，0.4，0.5	0.5~12.2
ZHLX040	40	0.2，0.3，0.4，0.5	0.8~19
ZHLX050	50	0.2，0.3，0.4，0.5	1.3~29.7
ZHLX065	65	0.2，0.3，0.4，0.5	2.2~50.1
ZHLX080	80	0.2，0.3，0.4，0.5	3.3~76
ZHLX100	100	0.3，0.4，0.5	8.2~118.7
ZHLX125	125	0.3，0.4，0.5	12.8~185.5
ZHLX150	150	0.3，0.4，0.5	18.4~267.1
ZHLX200	200	0.3，0.4，0.5	32.7~474.8
ZHLX250	250	0.3，0.4，0.5	51.2~741.8
ZHLX300	300	0.3，0.4，0.5	73.8~1068.2

2、楔形流量计测量气体时的流量范围：

型号	公称通径DN（mm）	楔形比（H/D）	流量范围（m³/h）
ZHLX015	15	0.2，0.3，0.4，0.5	1.2~19.1
ZHLX020	20	0.2，0.3，0.4，0.5	2.3~33.9
ZHLX025	25	0.2，0.3，0.4，0.5	3.5~53
ZHLX032	32	0.2，0.3，0.4，0.5	5.8~86.8
ZHLX040	40	0.2，0.3，0.4，0.5	9.0~135.7
ZHLX050	50	0.2，0.3，0.4，0.5	14.1~212
ZHLX065	65	0.2，0.3，0.4，0.5	23.9~358.2
ZHLX080	80	0.2，0.3，0.4，0.5	36.2~542.6
ZHLX100	100	0.3，0.4，0.5	56.5~847.8
ZHLX125	125	0.3，0.4，0.5	88.3~1324.5
ZHLX150	150	0.3，0.4，0.5	127.2~1907.6
ZHLX200	200	0.3，0.4，0.5	226.1~3391.2
ZHLX250	250	0.3，0.4，0.5	353.3~5298.8
ZHLX300	300	0.3，0.4，0.5	508.7~7630.2

五、楔形流量计选型：

型谱	代号	外壳材质	公称压力	工作温度	连接与取压方式	说明
ZHLX						楔形流量计
	015					DN15
	020					DN20
	025					DN25
	…
	300					DN300
		I				碳钢
		II				不锈钢
		III				特殊订做
			0.25			0.25MPa
			0.60			0.6MPa
			…
			5			5MPa
				A		-20~100℃
				B		100~250℃
				C		250~400℃

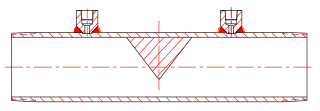

					A	螺纹取压对夹式
					B	螺纹取压螺纹式
					C	螺纹取压焊接式

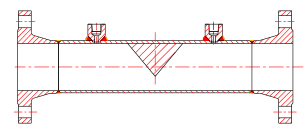

					D	螺纹取压法兰式

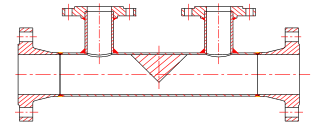

					E	法兰取压法兰式

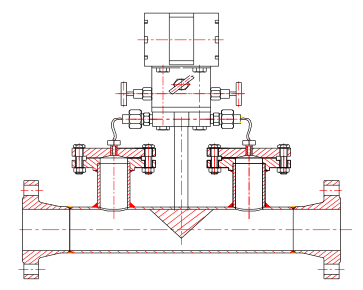

					F	一体化安装方式（温压补偿）
					G	一体化安装通用式
