阿牛巴流量计

       ZHANB系列阿牛巴流量计（又称笛形均速管流量计和托巴管流量计）属于差压式流量计。阿牛巴流量计是均速管流量计中的一种插入式差压式流量计，阿牛巴流量计是由流量传感器、（测杆）引压附件、（正、负引压管、引压管）控制阀、变送器（差压变送器、压力变送器、温度传感器）、流量积算仪等附件配套组成的流量计，阿牛巴流量计是基于毕托管测速原理发展起来的一种新颖的流量仪表。其突出的优点是结构相对简单、重量轻、成本低、压损小、安装维护方便、仪表配套适应性强，适用于圆形、矩形、多面形管道的流量测量。在工艺管径日益增大而又要求安装方便的情况下，阿牛巴流量计更是作为大管径流量测量的首选。阿牛巴流量计是采用皮托管测量原理测量挡体上游的动压力与下游的静压力之间形成的压差，从而达到测量流量的目的。测量管道直径在DN50到DN6000之间。阿牛巴流量计主要用于工业过程中各种能源如液体、燃料气、蒸气和气体的测量，具有较高的稳定性和重复性。设计理论符合伯努力方程原理，并可用JJG／640－90规程进行检验。该流量计广泛被应用于火电、核电、石油、轻纺、造纸、冶金、化工等行业中对液体、气体及蒸汽等介质的流量测量和控制。
阿牛巴流量计的测量原理：

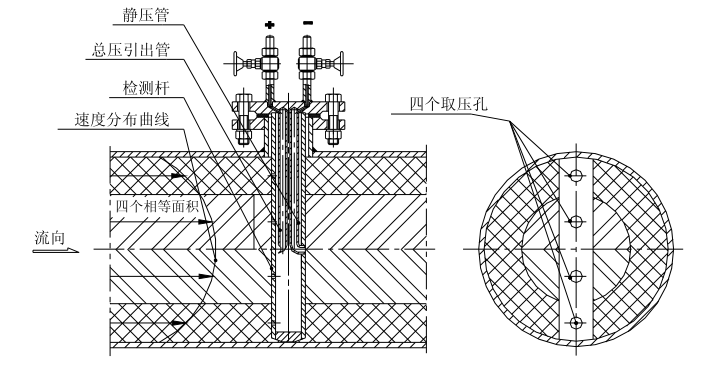

   阿牛巴（均速管）流量计是基于皮托管测速原理发展起来的,它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。一般管道中的流速分布是不均匀的。如果是充分发展的流体，其速度分布为指数规律。为了准确计量，将整个圆截面分成四个单元面积相等的两个半圆及两个半环。阿牛巴（均速管）流量计的检测杆是由一根中空的金属管组成，布置在垂直于流向的工艺管道中，迎流面钻两对总压孔，分别处于各单元面积的中央，它们分别反映了各单元面积的流速大小。由于各总压孔是相通的，传至检测杆中的各点总压值平均后，由总压引出管经高压接头，送到变送器的正压室。当阿牛巴（均速管）流量计正确安装在有足够长度直管段的工艺管道上时，流量截面上应没有旋涡，整个截面的静压可认为是常数。在检测杆的背面中间设有一个检测孔，代表了整个截面的静压。经静压引出管由低压接头引至变送器的负压室，正、负压室测得的差压的平方与流量截面的平均流速成正比，从而获得差压与流量成正比的关系。
阿牛巴（均速管）流量计的流量计算公式如下：

   上式中：Q-流体流量 m³/s
                 D-管道内径  m
                 P-流体全压Pa
                P0-流体静压 Pa
                ρ-流体密度 kg/m³
                ?流量较正系数
阿牛巴流量计用途及特点：
   阿牛巴流量计以其安装简便、压损小、强度高、不受磨损影响、无泄漏等特点而成为替代孔板的理想产品?？晒惴河糜诠た笃笠档母呗浩?、压缩空气、蒸汽和其他液体、气体的流量测量。
1 独有的内部二次平均结构，提供了精度高（读数±1%）和高重复性（±0.1%）。
2外层冲击管采用一整块材料加工制作而成无焊接，与由双体结构焊接而成的同类产品相比自然有强度高，也便于选用耐高温，耐腐蚀的材料。
a蜂窝状六边形稳定结构，产生的是流束分布形状，保证了低压信号的稳定，提高了量程比。
b适用于方形或矩形管道。
c对于同类产品在测量脏污介质时不可避免的堵塞问题，有在线可拔出型或提供手动和自动吹扫方案及装置，实现不停产维护。
d 均速管+三阀组+温压补偿+变送器，组成一体化结构，使用方便。
e无流量系数飘移，长期稳定。
f直观的共振验算，确保长期稳定运行。
g压损小能耗低，节能效果显著
h 安装简便节省人工，价格低交货迅速（1周）
阿牛巴流量计主要技术指标：
1适用于测量液体、气体和蒸汽的流量
2精度为被测实际流量值的±1~3%
3测量的重复性为±0.1%
4流量的量程比，典型的为10：1（差压值100：1）
5最高工作温度达450℃（用适当的材质和安装件）
6最高工作压力达100Bar（10MPa）
7最高粘度为500cp
8要求上下游直管段的长度较短（10D左右）
9标准不锈钢牌号
10 长期精度不受磨损的影响
阿牛巴流量计型谱

型谱								说明
ZHANB-								阿牛巴流量计
安装形式	M							螺纹
	F							法兰
本体材质		1-						碳钢
		2-						不锈钢
		3-						耐高温材质
测量管径			50-					DN50
			65-					DN65
			80-					DN80
			100-					DN100
			125-					DN125
			150-					DN150
			-					......
			6000-					DN6000
工作压力				1				0.6 MPa
				2				1.6 MPa
				3				2.5 MPa
				4				4.0 MPa
				5				6.4 MPa
				6				10.0 MPa
工作温度					1			120℃以下
					2			220℃以下
					3			250℃以上
介质类型						LC		干净液体
						GC		清洁气体
						LT		易脏液体
						GT		易脏气体
						VM		饱和蒸汽
						VH		过热蒸汽
附件							00	不带附件
							01	仅配差压变送器（含三阀组）
							10	仅配流量积算仪
							11	配差压变送器和流量积算仪
							12	配多参量流量变送器

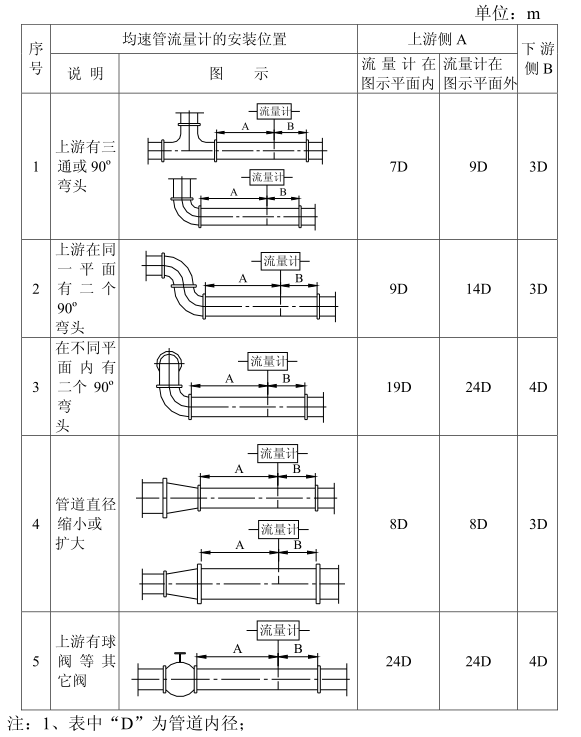

阿牛巴（均速管）流量计安装对上、下游侧必要的直管段长度要求说明：
    由于阿牛巴（均速管）流量计是以速度面积法为基础，采用近似积分理论，用较多的点来描述流速分布方程，并且是在充分发展的速度分布条件下建立的。所以，为了能得到一个理想的速度分布，必须在阿牛巴（均速管）流量计安装点的前后有一定长度的直管段。下面附图是对现场不同形式的安装位置要求的直管段长度要求：
