不锈钢防腐玻璃转子流量计

　　LZB-BF4型不锈钢防腐玻璃转子流量计主要用于测量管道内单相非脉动且具有酸碱等腐蚀性的液体、气体介质的瞬时流量，不锈钢防腐型玻璃转子流量计与介质接触的部位主要材质是不锈钢304衬四氟，玻璃管采用高鹏硅质玻璃，其耐压等级为0.4MPa~0.6MPa,正常耐温在-20~120℃以内，防护型的外壳主要防止用户在使用时由于操作不当或者系统出现非正常情况下介质将玻璃管冲破而导致介质喷溅而发生安全事故，不锈钢防腐玻璃转子流量计主要应用于石油化工、医药食品、纺织轻工、环保水处理等测量有酸碱性介质的工业与科研单位。
一、不锈钢防腐玻璃转子流量计技术指标
1、公称口径：DN15；DN25；DN40；DN50 ；DN80；DN100
2、公称压力：0.4MPa 0.6MPa
3、精度等级：2.5级 4级
4、工作温度：-20~120℃
5、类型：隶属于变面积式流量计
6、适用介质：具有腐蚀性的气体或者液体
二、不锈钢防腐玻璃转子流量计技术参数

型号		LZB-15BF4	LZB-25BF4	LZB-40BF4	LZB-50BF4	LZB-80BF4	LZB-100BF4
公称通径（mm）		DN15	DN25	DN40	DN50	DN80	DN100
测量范围	液体 L/h	16~160	40~400	160~1600	400~4000	1~10m3/h	5~25m3/h
		25~250	60~600	250~2500	600~6000	1.6~16m3/h	8~40 m3/h
		40~400	100~1000
	气体 Nm3/h	0.25~2.5	1~10	4~40	10~100	50~250	120~600
		0.4~4	1.6~16	6~60	16~160	80~400	200~1000
		0.6~6	2.5~25
精度等级（±％）		4	2.5	2.5	2.5	2.5	2.5
工作压力 （MPa）		≤0.6	≤0.6	≤0.6	≤0.6	≤0.4	≤0.4
工作温度（℃）		-20~120

注：要求有异与流量表参数内的不同口径不同流量范围均为特殊流量要求，需与技术人员沟通确认后再进行特殊订货

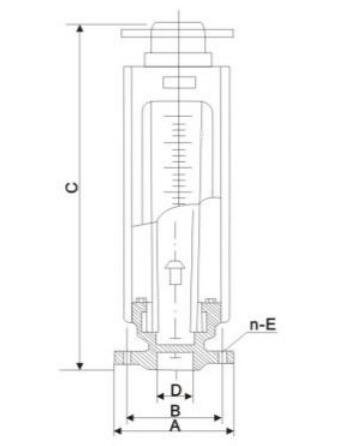

三、不锈钢防腐玻璃转子流量计外形尺寸

型 号	尺寸
	A	B	C	D	n-E
LZB-15BF4	Φ95	Φ65	470±2.5	Φ15	4*Φ14
LZB-25BF4	Φ115	Φ85	470±2.5	Φ25	4*Φ14
LZB-40BF4	Φ145	Φ110	570±3	Φ40	4*Φ18
LZB-50BF4	Φ160	Φ125	570±3	Φ50	4*Φ18
LZB-80BF4	Φ185	Φ150	660±3.5	Φ80	4*Φ18
LZB-100BF4	Φ205	Φ170	660±3.5	Φ100	4*Φ18
