卫生型涡街流量计

　　ZHLUW型卫生型涡街流量计主要用于工业管道介质流体的流量测量,其特点是压力损失小,量程范围大,精度高,广泛适用于食品、化工等行业对压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等) 、水和液体的计量和控制.
一、卫生型涡街流量计工作原理

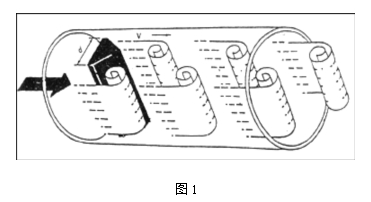

　　在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图1所示。

　　旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d　　　　　　　　　　(1)
式中：
f－发生体一侧产生的卡门旋涡频率
　　 St－斯特罗哈尔数（无量纲数）
　　 V－流体的平均流速
　　 d－旋涡发生体的宽度

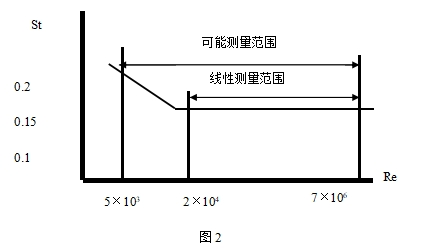

　　由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，图2表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

　　在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K＝N/Q（1/m³）　　　　　　　　　　　?。?）
式中：K＝仪表常数（1/m³）。
N＝脉冲个数
Q＝体积流量（m³）
二、卫生型涡街流量计主要技术指标
表1

公称通径(mm)	15，20，25，32，40，50，65，80，100
公称压力(MPa)	DN15-DN100 PN1.0
介质温度(℃)	常温
本体材料	304、316L
允许振动加速度	压电式:0.2g 　　电容式:1.0～2.0g
精确度	±1.0% FS，±1.5%FS，±2.5%FS
范围度	1：6～1：10
供电电压	传感器：+12V DC，+24V DC；变送器：+12VDC，+24V DC；电池供电型：3.6V电池
输出信号	方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数	符合JB/T9249标准　Cd≤2.4
防爆标志	隔爆型：ExdⅡCT4-T6
防护等级	普通型IP65
环境条件	温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质	气体、液体
传输距离	三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω

表2　参比条件下卫生型涡街流量计工况流量范围表：

仪表口径 (mm)	液体	气体
	测量范围(m³/h)	测量范围(m³/h)
15	0.4~4	5.0~12
20	0.8~8	6~30
25	1.2~10	10~50
32	2.0~20	12~120
40	3.0~30	20~200
50	5.0~50	30~300
65	8.0~80	50~500
80	12~120	80~800
100	20~200	120~1200

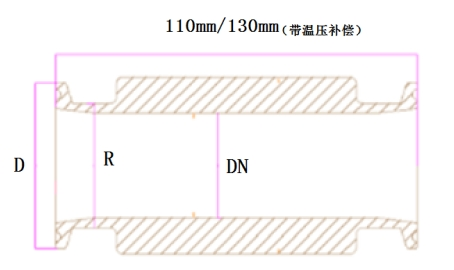

表3卫生型涡街流量计本体外形尺寸：


口径DN（mm）	R	DN(mm)	卡盘外径D(mm)	表体长度（mm）不带补偿/带补偿
15	φ19	15	φ50.5	110/130
20	φ25	20	φ50.5	110/130
25	φ32	25	φ50.5	110/130
32	φ38	32	φ50.5	110/130
40	φ45	40	φ64	110/130
50（非标）	φ51	47.5	φ64	110/130
50	φ57	50	φ77.5	110/130
65	φ76	65	φ91	110/130
80	φ89	85	φ106	110/130
100	φ108	104	φ119	110/130

三、卫生型涡街流量计产品选型：

型号	口径	代号及功能
ZHLUW	DN15~DN100
		代号	功能1
		N	无温压补偿
		Y	有温压补偿
			代号	输出信号
			F1	4-20mA输出（二线制）
			F2	脉冲
			F3	RS485通讯接口
			F4	HART协议
				代号	被测介质
				J1	液体
				J2	气体
					代号	功能2
					E1	1.0级（适用于液体）
					E2	1.5级
					E3	2.5级（DN15 DN20）
						T1	常温
							P1.0	1.0MPa
								D1	内部3.6V供电（不带输出）
								D2	DC24V供电
									B	不锈钢（本体材质304）
									BF	不锈钢（本体材质316）
