高壓鋼絲編織膠管
鋼絲編織膠管主要用于飛機燃油,礦井液壓支架,油田開采,工程機械設備的液壓系統中,用來輸送高溫、高壓的煤油、機油，紅油（易燃易爆介質），實現壓務傳遞。
產品結構：主要由耐液體的合成橡膠內膠層、中膠層、Ⅰ、Ⅱ、Ⅲ層鋼絲編織層、耐天候的合成橡膠外膠層組成，內膠層具有使輸送介質承受壓力，保護鋼絲不受侵蝕的作用，外膠層保護鋼絲不受損傷，鋼絲層是骨架材料，起增強作用。
產品用途：高壓鋼絲增強液壓膠管主要用于礦井液壓支架、油田開發，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）及水基液體（如乳化液、油水乳濁液、水）等和液體傳動。
注：本企業編織膠管標準參照GB/T3683-1992和ISO/DIS1436-1985，DIN20022及SAE100RIAT標準。
工作溫度：油類-40℃～100℃，空氣-30℃～50℃，水乳液+80℃以下，超出請選用本廠專用產品。
產品規格范圍：DN5mm～DN102mm。
產品名稱：煤礦液壓支架專用鋼絲編織膠管

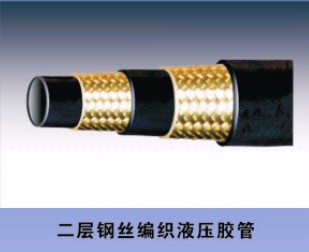

產品結構：膠管由內膠層、中膠層、二層鋼絲編織和外膠層組成
產品用途：適于輸送液壓流體如醇、液壓油、燃油、潤滑油、水、乳化液、烴等，以實現流體高壓輸送或液壓動力傳遞。
工作溫度：-40℃—+100℃
| 膠管規格 | 內徑 (mm) | 鋼絲層外徑 (mm) | 膠管外徑 (mm) | 工作壓力 (Mpa) | 檢測壓力 (Mpa) | 爆破壓力 (Mpa) | 至小彎曲 半徑 (mm) | 參考重量 kg/m | ||||||
| 內壓-層數-壓力 | min | max | min | max | min | max | Mpa | Psi | Mpa | Psi | Mpa | Psi | ||
| 5-2-60 | 4.5 | 5.4 | 10.6 | 11.8 | 15.1 | 16.7 | 60.0 | 8694 | 74.0 | 10723 | 148.0 | 21445 | 90 | 0.40 |
| 6.3-2-56 | 6.1 | 6.9 | 12.6 | 13.8 | 16.4 | 18.2 | 56.0 | 8114 | 70.0 | 10143 | 140.0 | 20286 | 100 | 0.45 |
| 8-2-50 | 7.7 | 8.5 | 14.9 | 16.1 | 19.2 | 21.0 | 50.0 | 7245 | 64.0 | 9174 | 128.0 | 18547 | 115 | 0.62 |
| 10-2-45 | 9.3 | 10.1 | 16.9 | 18.1 | 21.2 | 23.0 | 45.0 | 6521 | 56.0 | 8114 | 112.0 | 16229 | 130 | 0.71 |
| 10-2-53 | 9.3 | 10.1 | 15.9 | 17.1 | 20.6 | 22.2 | 53.0 | 7680 | 66.0 | 9563 | 132.0 | 19127 | 130 | 0.71 |
| 12.5-2-40 | 12.3 | 13.5 | 20.7 | 22.3 | 25.0 | 27.2 | 40.0 | 5796 | 50.0 | 7245 | 100.0 | 14490 | 180 | 0.93 |
| 16-2-32 | 15.4 | 16.7 | 23.7 | 25.3 | 28.0 | 30.2 | 32.0 | 4637 | 40.0 | 5796 | 80.0 | 11592 | 205 | 1.00 |
| 16-2-34 | 15.4 | 16.7 | 23.7 | 25.3 | 28.0 | 30.2 | 34.0 | 4927 | 42.5 | 6158 | 85.0 | 12317 | 205 | 1.00 |
| 19-2-25 | 18.6 | 19.8 | 26.7 | 28.3 | 31.0 | 33.2 | 25.0 | 3623 | 32.0 | 4637 | 64.0 | 9274 | 240 | 1.23 |
| 19-2-34 | 18.6 | 19.8 | 26.7 | 28.3 | 31.0 | 33.2 | 34.0 | 4927 | 42.5 | 6158 | 85.0 | 12317 | 240 | 1.23 |
| 22-2-22 | 21.8 | 23.0 | 29.7 | 31.3 | 34.0 | 36.2 | 22.0 | 3188 | 28.0 | 4057 | 56.0 | 8114 | 280 | 1.38 |
| 25-2-22 | 25.0 | 26.4 | 33.2 | 34.8 | 38.0 | 40.2 | 22.0 | 3188 | 28.0 | 4057 | 56.0 | 8114 | 300 | 1.54 |
| 31.5-2-17 | 31.3 | 33 | 40.2 | 41.8 | 44.8 | 47.5 | 17.0 | 2463 | 22.0 | 3188 | 44.0 | 6376 | 420 | 1.82 |
| 38-2-14 | 37.7 | 39.3 | 46.2 | 47.8 | 50.8 | 53.5 | 14.0 | 2029 | 18.0 | 2608 | 36.0 | 5216 | 500 | 2.44 |
| 51-2-12 | 50.4 | 52.0 | 59.2 | 60.8 | 63.8 | 66.5 | 12.0 | 1739 | 16.0 | 2318 | 32.0 | 4637 | 630 | 3.18 |
