棒式雷达物位计

简介
      ZHD51棒式雷达物位计传感器是先进的雷达式物位测量仪表测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4~20mA叠加HART信号。
原理
ZHD51棒式雷达物位计由电子单元产生微波脉冲，通过天线系统发射并接收。雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号，一种特殊的时间延伸方法可以确保极短时间内稳定的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以正确的识别出物位的回波。

输入

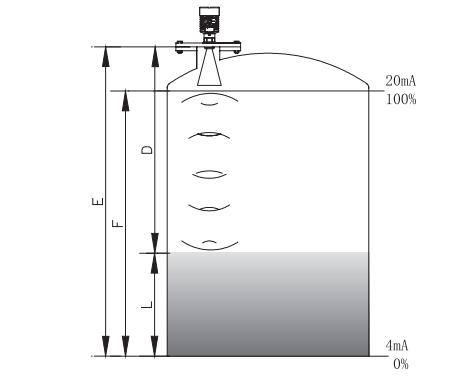

棒式雷达物位计天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2(其中C为光速)
因空罐的距离E已知，则物位L为：L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4~20mA输出。
特点

• 可以测量所有介电常数＞1.8的介质
• 测量范围0-20m(可以扩展到35米)
• 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
• 4~20mA输出或数字型信号输出
• 分辨率1mm
• 不受噪音、蒸汽、粉尘、真空等于工况影响
• 不受介质密度、粘稠度和温度的变化的影响
• 过程压力可达4Mpa
• 过程温度可达250℃
• 采用先进的非接触式测量，采用极其稳定的材料制造

ZHD51棒式雷达物位计参数：
应　　用：过程条件简单，腐蚀性的液体、浆料、固体比如：污水储罐，酸碱储罐，浆料储罐，固体颗粒，小型储油罐
测量范围：20米
过程连接：G1 1/2或1 1/2NPT
介质温度：-40~120℃
过程压力：-0.1~0.3Mpa
精　　度：±10mm
频率范围：6GHz
防爆等级：Exd IIBT4 Gb
防护等级：IP67
信号输出：4~20mA/HART(两线/四线)

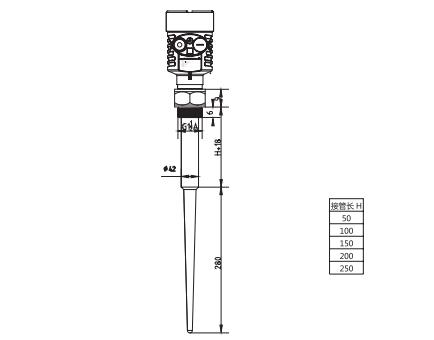

ZHD51棒式雷达物位计外型尺寸图

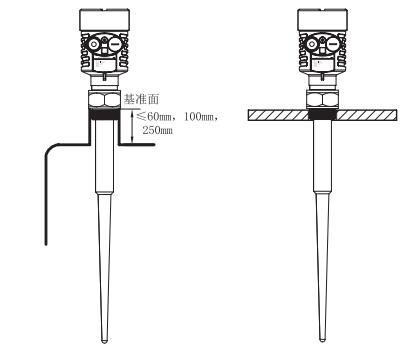

ZHD51棒式雷达物位计安装

ZHD51棒式雷达物位计选型
