杆式导波雷达物位计

杆式导波雷达物位计测量原理
       ZHGW51杆式导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化成物位信号。

输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速
因空罐的距离E已知，则物位L为：L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4~20mA输出。

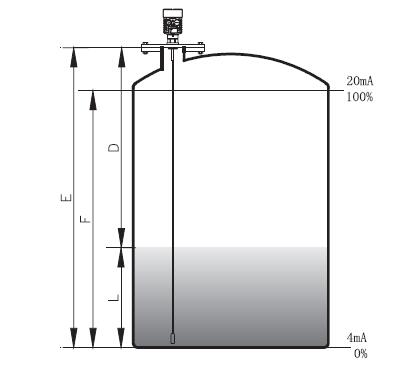

测量范围：
F-----测量范围
E-----空罐距离
B-----顶部盲区
K-----探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。

注意
只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。
ZHGW51杆式导波雷达物位计参数
应　　用：液体、固体
测量范围：杆6m
过程连接：螺纹、法兰
介质温度：-40~150℃
过程压力：-0.1~4.0Mpa
精　　度：±10mm
防爆等级：Exd IIBT4 Gb
防护等级：IP67
信号输出：4~20mA/HART(两线/四线)

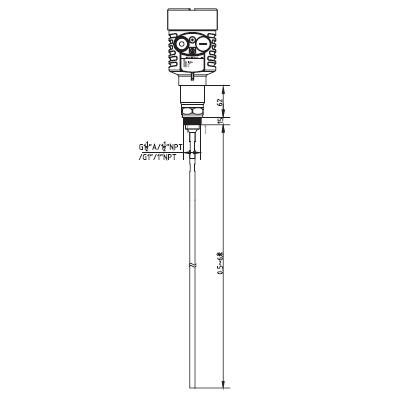

ZHGW51杆式导波雷达物位计外型尺寸图

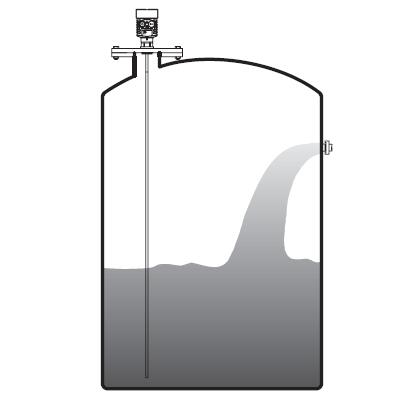

ZHGW51杆式导波雷达物位计安装图

ZHGW51杆式导波雷达物位计选型
