双法兰液位变送器

　　ZH1151/3351DP/GP型双法兰液位变送器（双法兰差压变送器）是用于测量具有系统工作压力的介质的液位，同时为了防止管道中的介质直接进入转换器里的压力传感器组件，双法兰液位变送器测压法兰与转换器之间靠注满硅油等物质的毛细管连接起来；双法兰液位变送器不仅适用于测量洁净液体介质液位，也适用于测量易结晶、含有固体杂质以及凝稠性介质的液位的测量，双法兰液位变送器主要用于测量液体的液体、气体或蒸汽的液位及流量的测量并将其测量的差压信号转换成4～20mA DC信号输出。
   双法兰液位变送器是将差压/压力变送器配上远传密封装置后进行液位的测量的，它仍具有差压/压力变送器的各种特点，可与HART手操器相互通讯，通过它进行设定与监控。
一、双法兰液位变送器是适用性：
  可避免被测介质直接和变送器的隔离膜片接触，这种测量方法适用于下述几种情况：
1、被测介质对变送器敏感元件有腐蚀作用
2、需要将高温被测介质与变送器隔离
3、被测介质中有固体悬浮物或高粘度介质
4、被测介质由引压管引同时易固化或结晶
5、更换被测介质需严格净化测量头
6、测量头必须保持卫生，严禁污染。使用对象：腐蚀性或粘性的液体
注意：高真空场合不宜采用远传变送器。
7、主机防爆等级：ExdiiCT6 粉尘防爆 防爆证书编号：CNEx21.1023X
二、双法兰变送器测量液位差压的结构型式：.
（1）有些介质用保温的导压管引出仍要结晶时可用双法兰差压变送器进行测量。根据介质结晶严重程度不同，可分别采用：

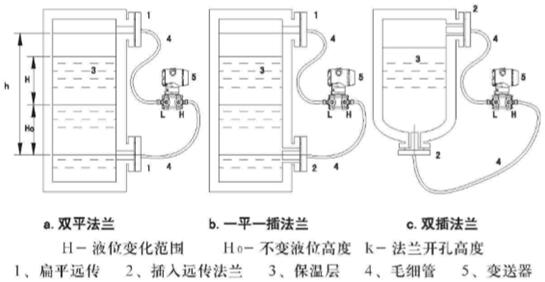

双法兰液位变送器法兰结构型式
a、双平法兰型液位变送器
b、一平一插入筒型法兰液位变送器
c、双插入筒型法兰液位变送器测量如图：

由于两个法兰安装时有高度差，故调整时应加迁移。负压远传法兰在上方加负迁移，计算方法如下：
量　　程：P=r
负迁移量：B=r₀h-rH₀
式中r-被测介质比重r0-硅油比重0.97g/cm³
例：已知H=800mm，H0=250mm，h=1300mm，r=1.2g/cm³
量　　程：P=r·H=1.2×800=960mmH2O
负迁移量：B=r₀h-rH₀=0.97×1300-1.2×250=961≈960mmH20
安装前应将量程调整到-960~0mmH20

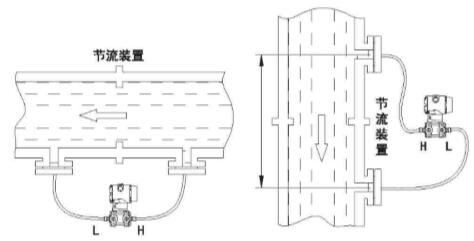

（2）用双法兰差压变送器测流量
对不能用导压管引出的介质，可用双法兰差压变送器进行流量测量，其装置见下图，测量水平管道时，两法兰同在一水平面上，不存在液位差，不考虑迁移，测量垂直管道是，始终承受（r-r₀）H的液位压差故仪表应有（r-r₀）H正迁移量。

三、双法兰液位变送器的远传装置形式有四种：
1、1191PFW扁平式远传装置（标准3″、工作压力2.5MPa）
2、1191RTW型螺纹安装式远传装置（最大工作压力10MPa）
3、1191RFW型法兰安装式远传装置
4、1191EFW型插入筒式远传装置（标准3″或4″等工作压力2.5MPa）
四、双法兰液位变送器选型方式：

 具体法兰尺寸与材质的选型请参考法兰式液位变送器
五、双法兰液位变送器主机操作说明：
(1)： 在主界面按M键可进入设置界面，继续按M可进入设置界面下一级设置菜单，最后一级子菜单下继续按M，可回到主界面，设置界面依次为：  ZERO<零点无源迁移>——SPAN<量程无源迁移>——UNIT<量程单位设置>——dOT<设置小数点位数>——CUR<设置电流输出方式>——DISP<设置显示模式>——DAMP<设置阻尼时间>——FIX<电流固定输出>
ZERO<零点无源迁移>，按M键，LCD屏第二行提示“ZERO”，即进入本界面，按Z键选择要修改的数字或小数点，按S键调整数值或小数点。
SPAN<量程无源迁移>，继续按M键，LCD屏第二行提示“SPAN”，进入本界面，按Z键选择要修改的数字或小数点，按S键调整数值或小数点。
UNIT<量程单位设置>，继续按M键，LCD屏第二行提示“UNIT”，即进入本界面，按S键选择要修改的单位，修改完单位，变送器会自动换算相关上下限。
Dot<设置小数点位数>，继续按M键，LCD屏第二行提示“dOT”，即进入本界面，按S键选择要显示几位小数，可设置0、1、2、3
CUR<设置电流输出方式>，继续按M键，LCD屏第二行提示“CUR”，即进入本界面，按S键选择电流是“开方”，还是“线性”，开方提示“SQRT”，线性提示“LIN”
DISP<设置显示模式>，继续按M键，LCD屏第二行提示“DISP”，即进入本界面，按S键选择要设置的显示模式，依次在压力，电流，百分比之间切换，提示符号分别为压力符号，“mA”“%”，如按电流模式输出，且为开方方式，则将在“mA”符号之前，显示根号做提示。
(2)： PV值清零：同时按<Z>和<S>键5秒钟以上，便可开锁<屏显OPEN>，将变送器置于大气压下，按键开锁后，再同时按下<Z>和<S>键2秒钟以上，便可将当前PV值设置为0屏显PV=0，注意，如果PV值与0值偏差超50%FS以上，PV值清零无效，屏显PVER。
(3)： 数据恢复：先按Z键（一直按住不松），断开电源，再接通电源，继续按住Z键5秒钟以上，屏显OK，已将数据恢复到出厂状态，松开即可。屏显FAIL，说明未进行数据备份，无法将变送器恢复出厂状态。
(4)双法兰液位计负数迁移：
a、无液位液位计操作：当排空后无液位时，看表头上显示的数值是多少，一般是负数，记住这个数字，按M键到3.8后面的一个菜单左下角显示b，中屏显示5个0，将5个0改为先前记住的那个数字，按M键走完菜单结束。
b、有液位液位计操作：知道管内液位高度时，看表头上显示的数值是多少，按M键到3.8后面的一个菜单左下角显示b，中屏显示5个0，将5个0改为先前表头显示的那个数字加液位高度的压力值就行，按M键走完菜单结束。

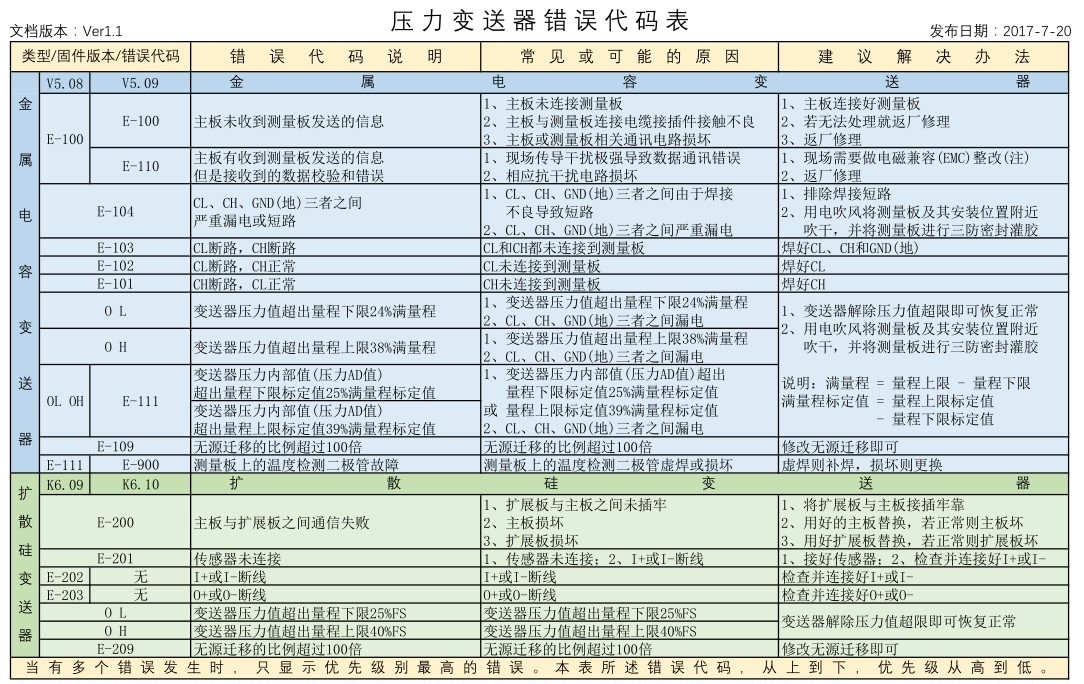

六、双法兰液位变送器主机操作错误代码参考说明：

注：如果现场不能解决的请电联我公司
