端面热电阻

WZPM-201与WZPM-201B型端面热电阻感温元件由铂电阻元件或特殊处理的丝材绕制，紧贴在温度计前端，与一般轴向型热电阻相比，端面热电阻能更正确和迅速地反映出被测端面的实际温度，端面热电阻适用于测量轴瓦或其他机件的端面温度。
端面热电阻主要技术参数
    感温元件0℃时的电阻值（R100）和它在0℃时的电阻R0
    分度号Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
    分度号Pt100:R0=100±0.12Ω(B级)
    其中:R0为元件在0℃时的电阻值。
端面热电阻测量范围和允差（单位：mm）

名称	测温范围℃	允许偏差△t℃	分度号
端面铜电阻	-50~+100	±(0.3+6.0×10-3|t|)	Cu50 (G)或Cu100
端面铂电阻	-150~+200	B级：±(0.30+0.005|t|)	Pt100

 端面热电阻型号规格：

型号	分度号	结构	测温范围 ℃	?；す?br /> 材质	热响应 时间s	规格		杆长度	公称压力	引线长度mm
						杆直径	螺纹尺寸
WZCM-201	Cu50 Cu100	固定埋 入或螺 纹连接	-50~+100	紫铜     不锈钢	＜15	φ6	M8×0.75	订制	常压	自定 500 1000 1500 2000 …...
WZPM-201 WZPM2-201	Pt100		-150~+200			φ6 φ8 或要求	M8×0.75 M10×1 或订制
WZPM-201B WZPM2-201B

  注：WZPM-201 WZPM-201B采用引进元件WZPM-018，精度等级为A级。

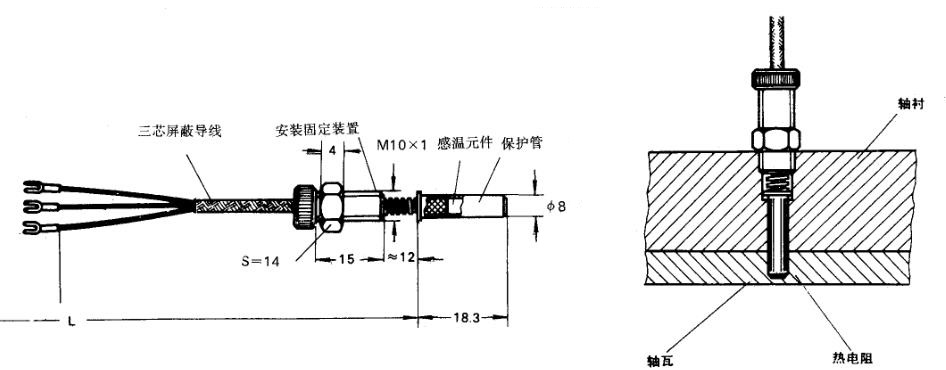

端面热电阻安装形式
