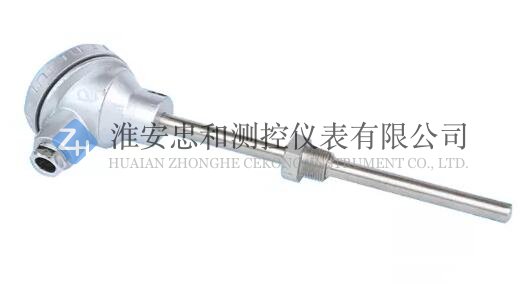

热电偶简介

一、工作原理

两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当两个接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。

二、原理结构

热电偶是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套?；す芎徒酉吆械戎饕孀槌?，通常和显示仪表、记录仪表及电子调节器配套应用。

三、原理相关特点及优点

1、装配简单，更换方便；

2、压簧式感温元件，抗震性能好；

3、测量精度高；

4、测量范围大（－200℃～1300℃，特殊情况下－270℃～2800℃）；

5、热响应时间快；

6、机械强度高，耐压性能好；

7、耐高温可达2800度；

8、应用寿命长。

优点：

1  测量精度高。因直接与被测工具接触，不受中间介质的影响。

2、测量范围广。常用的热电偶从零下50度——1600度均可连续测量，某些特殊热电偶最低可测到-269度（如金铁镍铬），最高可达2800度（如钨、铼）。

3、构造简单，应用方便。热电偶通常是由两种不同的金属丝组成，并且不受大小和开头的限制，外有?；ぬ坠?，用起来最方便。
