超声波明渠流量计

发布时间：2023-08-15 浏览次数：

超声波明渠流量计介绍：
ZH-LSQB型超声波明渠流量计可直接显示瞬时流量与累积流量内置EEPROM数字存储器，本流量计与各类巴歇尔槽配套使用可广泛用于各类水质排放总量的计量或者监测，测量结果不受水质的影响，超声波明渠流量计可以选配通讯接口，易于同其它DCS系统连接实现工业的远程监测、控制；超声波明渠流量计可以配备太阳能采集供电、无线数据采集手机与电脑远程监测，适用于农村农业灌溉方面沟渠的水流量监测。
超声波明渠流量计特点:
1、稳定可靠
2、采用先进的超声波液位测量技术，精度可达0.3%，能够抗各种干扰波。
3、故障率低，易安装、易维护。本仪器是一种非接触式流量仪表，不直接与被测量介质接触，因此故障率低。
4、多种防护，仪表的防护等级IP65，所有的输入、输出线均具有防雷、防短路的?；すδ?。
超声波明渠流量计技术指标及选型
测量范围：0.1L/S~10m3/s
累计流量：99999999m3
测距范围：0~3m
测距精度：0.3%
流量精度：1%（视堰板类型而定）
盲区：0.3m~0.5m
测距分辨率：1mm
仪表显示：自带LCD显示瞬时流量与累积流量
模拟输出：4~20mA
数字输出：RS485通讯
供电电压：DC24V AC220V
环境温度：-20~60℃
防护等级：IP65
超声波明渠流量计选型

测量范围	0.1L/S~10m3/s
累计流量	99999999m³
测距范围	0~3m
测距精度	0.3%
流量精度	1%（视堰板类型而定）
盲　　区	0.3m~0.5m
测距分辨率	1mm
压　　力	4个大气压以下
仪表显示	自带LCD显示瞬时流量喝累计流量
模拟输出	4~20mA
数字输出	RS485、Modbus协议或定制协议
供电电压	DC24V/AC220V,防雷装置内置
环境温度	-20℃~+60℃
防护等级	IP65

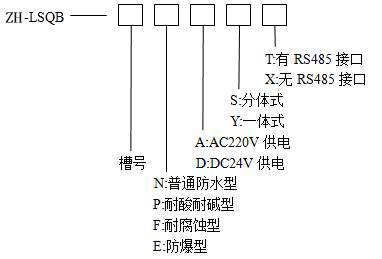

选型代码

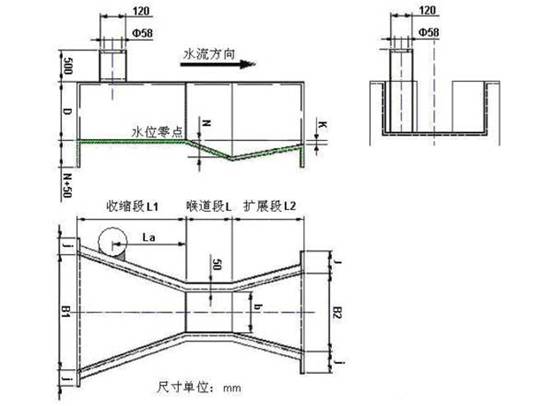

超声波明渠流量计外形尺寸图

外形尺寸：

序号	流量范围（吨/小时）		适用渠道mm	水位范围（mm）		临界淹没度%
序号	Q(min)	Q(max)	＞宽×高	h（min）	h(max)	临界淹没度%
1	0.3	19.4	＞200×250	15	210	0.5
2	0.6	47.5	＞250×300	15	240	0.5
3	2.8	115.6	＞300×600	30	330	0.5
4	5.4	399.6	＞450×800	30	450	0.5
5	9.0	903.6	＞600×1000	30	600	0.5
6	12.6	1440.0	＞1000×1200	30	750	0.5

序号	喉道段			收缩段			扩散段			增高	流量参数
序号	b	L	N	B1	L1	La	B2	L2	K	D	C	n
1	25	76	29	167	356	237	93	203	19	230	217	1.550
2	51	114	43	214	406	271	135	254	22	260	435	1.550
3	76	152	57	259	457	305	178	305	25	460	638	1.550
4	152	305	114	400	610	407	394	610	76	610	1372	1.540
5	228	305	114	575	864	576	381	457	76	770	1927	1.530
6	300	600	230	780	1350	902	600	920	80	800	2444	1.521

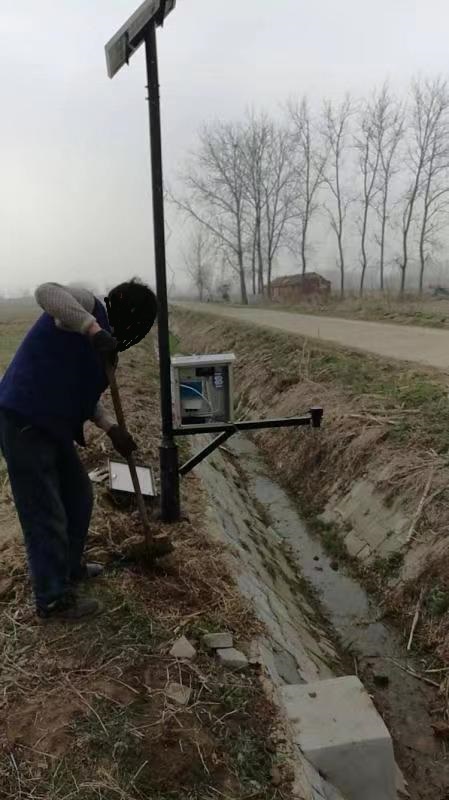

农业灌溉用太阳能供电超声波明渠流量计成套一起包含：超声波流量计、分体壁挂式仪表箱、无线采集?？?、太阳能采集板、支柱、支架等。具体现场安装效果图如下：
