ZH-LZS型螺纹式塑料管转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点?？晒惴河τ糜诨?、环保、食品等工业部门。
塑料管转子流量计根据连接方式可分为：插接（焊接）式塑料管转子流量计、螺纹连接式塑料管转子流量计和法兰连接式塑料管转子流量计几种，下面介绍螺纹连接式塑料管转子流量计的技术参数。

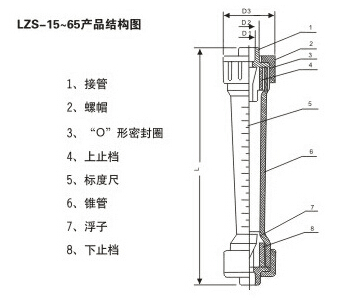

一、螺纹式塑料管转子流量计产品结构图
二、螺纹式塑料管转子流量计产品型号、流量范围及结构尺寸说明：
| 型号 |
公称 通径 DN |
测量范围 | 精度 |
允许被测 状况 |
尺寸（mm） | 适用管道（dg）mm | |||||||||
| 长管型 | 短管型 | 温度℃ | 压力MPa | 长管型 | 短管型 | ||||||||||
| L | D1 | D2 | D3 | L | D1 | D2 | D3 | ||||||||
| LZS-15 | 15 |
10-100l/h 16-160l/h 25-250l/h 40-400l/h 60-600l/h |
5-50l/h 10-100l/h 16-160l/h 25-250l/h 40-400l/h 50-500l/h 60-600l/h 100-1000l/h |
±4% | 0-60 | ≤0.6 | 280 | 内G1/2″ | 26 | 45 | 202 | 内G1/2″ | 26 | 45 | 15 |
| LZS-25 | 25 |
100-1000l/h 160-1600l/h 250-2500l/h |
100-1000l/h 160-1600l/h 250-2500l/h |
380 | 内G3/4″ | 39 | 68 | 226 | 内G3/4″ | 39 | 60 | 25 | |||
| LZS-32 | 32 |
|
0.4-4m3/h 0.6-6m3/h |
|
|
|
288 | 内G1″ | 49.5 | 74 | 32 | ||||
| LZS-50 | 50 |
0.4-4m3/h 0.6-6m3/h 1-10m3/h 1.6-16m3/h（有导杆） |
1-10m3/h 1.6-16m3/h |
430 | G11/2″ | 73 | 98 | 341 | 内G11/2″ | 73 | 98 | 50 | |||
| LZS-65 | 65 |
|
2.5-16m3/h 5-25m3/h 8-40m3/h 12-60m3/h |
|
|
|
|
430 | 内G2″ | 88 | 122 | 65 | |||
| 备注 |
长管无导杆(除特殊注明外)短管有导杆 "F4"为导杆衬四氟防腐型 |
||||||||||||||
LZS-塑料管转子流量计零部件材料说明：锥管为AS，接管螺帽、上下止档、浮子为ABS，导杆：不锈钢或者不锈钢衬四氟
LZS-C长管型 LZS-D短管型
