固定一体功能型超声波流量计

    ZH-TUF-2000F固定一体功能型超声波流量计是以超声波时差原理来对管道内流体流量进行测量的，超声波流量计采用低电压、多脉冲，信号数字处理及纠错技术，测量充满封闭圆管内液体流量的仪表。其运用双平衡信号差分发射、接收技术，使产品能够适应不同工业现场环境，使用方便，计量精度高。广泛适用于石油、化工、钢铁、冶金、电力、给排水等领域水及各种液体介质的流量计量。
特点
操作方便

    ZH-TUF-2000F固定一体功能型超声波流量计既可用磁性棒在一次表上浏览参数，还可通过二次表用中文进行参数再设定或显示

测量精度
    线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%
测量范围大
    选用不同型号的传感器 , 可实现口径 DN15～DN6000mm 管道流量的测量
防护等级高
    一次表防护等级可达到IP68，可浸入水下2米工作
多重显示
    一次表在测量点即可完成测量，一次表可循环显示累积流量、瞬时流量、流速等参数，二次表可中文显示100余项菜单
传输距离远,组网快捷
    一次表与二次表（或计算机）之间采用RS-485总线通讯，采用普通电缆即可，传输距离可达1000米以上，组网十分方便、快捷。这种传输方式抗干扰能力强，解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。
ZH-TUF-2000F固定一体功能型超声波流量计 选择的主机
基本型ZH-TUF-2000B

功能型 ZH-TUF-2000F		除具备基本型功能外，还增加了下列功能： 防护等级IP68，可浸入水下2米工作 ３路4～20mA模似输入 2 路3线制PT-100电阻信号输入 隔离RS232/RS485输出，2路隔离OCT输出 1路隔离 4 ～20mA输出（无源）

壁挂型 ZH-TUF-2000FW 用于挂墙安装 尺寸：178×165×55mm	盘装型 ZH-TUF-2000FS 用于仪表盘安装 开孔尺寸：152×76mm	防爆型ZH-TUF-2000FD 防爆等级DⅡBT4，用于防爆场合尺寸：298×298×110mm

可选配的传感器

特　　点	基　本　型
外夹式	ZH-TUF-2000FNB
安装无需断流，无压力损失 精度优于±1% 安装维修方便，用户可自行安装 价格最低，与测量口径无关 适合于工况条件较好的环境
插入式	ZH-TUF-2000FNC
安装无需断流，无压力损失 精度优于±1% 用户需经培训后，采用专用开孔器才能自行安装 价格较高，与测量口径无关 接收信号良好，长期运行稳定，可靠
标准管段式	ZH-TUF-2000FNG
安装需断管,断流，无压力损失 精度优于±0.5% 安装维修需断流，用户可自行安装 测量口径越大，价格越高 精度最高，接收信号良好，长期运行稳定可靠

基本参数

可选配的传感器		基本型号	测量范围	流体温度	精度
标准外夹式	TS-2(小型)	ZH-TUF-2000BNB1	DN15-100mm	-30℃～90℃	优于 ±1%
	TM-1(中型)	ZH-TUF-2000BNB2	DN50-1000mm
	ZH-1(大型)	ZH-TUF-2000BNB3	DN300-6000mm
高温外夹式	HTS-1(小型)	ZH-TUF-2000BNB4	DN15-100mm	-30℃～160℃
	HTM-1(中型)	ZH-TUF-2000BNB5	DN50-1000mm
插入式	TC-1(标准插入)	ZH-TUF-2000BNC1	DN80-6000mm	-40℃～160℃
	ZHC-2(加长插入)	ZH-TUF-2000BNC2
标准管段式	标准管段式	ZH-TUF-2000BNG	DN15-1000mm (详见附录2)	-40℃～160℃	优于 ±0.5%
电　　源	一次表DC8~36V,　二次表AC220V或DC24V
输　　入	3路4～20mA模拟输入,2路三线制PT100电阻信号输入
输　　出	隔离 RS232/RS485 输出,2路隔离OCT输出，1路隔离4~20mA 输出( 无源 )
通信协议	METER-BUS协议，MODBUS 协议，富士扩展协议，简易水表协议

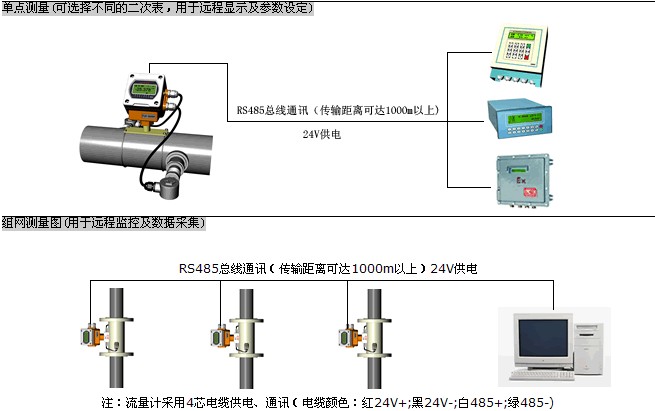

流量计构成图
