玻璃转子流量计

一、玻璃转子流量计概述：
         LZB/LZJ系列玻璃转子流量计主要应用于化工、石油、轻工、医药、环保、食品及计量测试、科学研究等部门中测量单相非脉动流体(液体或气体)的流量。
         LZB/( )F/LZJ-( )F系列耐腐型玻璃转子流量计内部浮子、导杆、法兰等于介质接触的部位均衬四氟，具有有较强的耐腐性能，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的气体或液体的流量，适用于化工、制药、造纸、污水处理等行业。

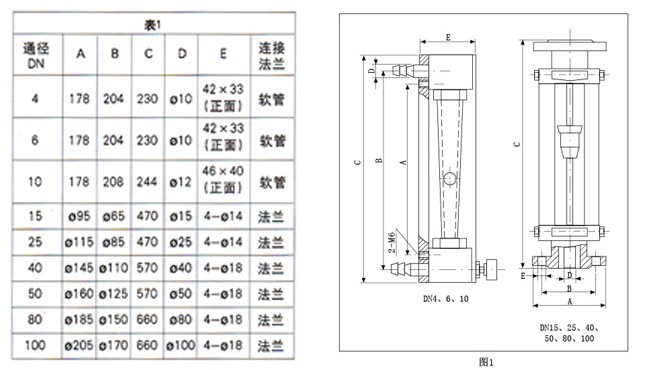

二、玻璃转子流量计外形安装尺寸：

三、玻璃转子流量计结构原理：
      玻璃转子流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成（图3）。流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A使浮子上升，当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。

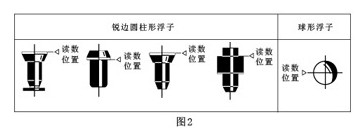

流量计中浮子读数位置按图2所示:

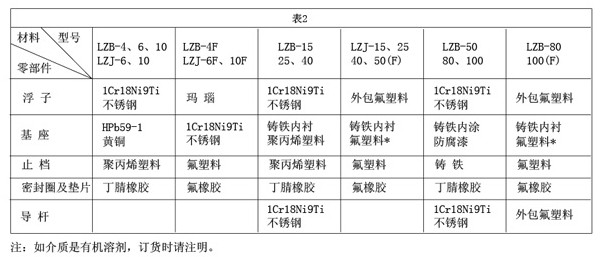

四、玻璃转子流量计接触测量流体的零部件材质：

五、玻璃转子流量型号规格及技术参数：

通径DN (mm)	型 号	测量范围		椎管长度（mm）	精度等级		允许被测液体状态
		水20℃	空 气  20℃，10132SPa		LZB/LZJ	LZB-()F	温度 （℃）	压力  （MPa）
2	LZB-2	0.4~4ml/min 0.6~6ml/min 1.0~10ml/min 1.6~16ml/min	6~60ml/min 10~100ml/min 16~160ml/min 25~250ml/min	160	1.5:2.5	2.5:4	-20~+120	≤0.4
3	LZB-3 LZB-3B	2.5~25ml/min 4~40ml/min 6~60ml/min 10~100ml/min	40~400ml/min 60~600ml/min 100~1000ml/min 160~1600ml/min
4	LZB-4 LZB-4F LZB-4B	(1~10)L/h (1.6~16)L/h (2.5~25)L/h	(16~160)L/h (25~250)L/h (40~400)L/h
6	LZB-6 LZB-6F LZB-6B	(2.5~25)L/h (4~40)L/h (6~60)L/h	(40~400)L/h (60~600)L/h (100~1000)L/h
10	LZB-10 LZB-10F LZB-10B	(6~60)L/h (10~100)L/h (16~160)L/h	(100~1000)L/h (160~1600)L/h (250~2500)L/h			2.5		≤0.6
15	LZB-15 LZB-15F LZB-15B LZB-15BF4	★(6~60)L/h ★(8~80)L/h (16~160)L/h (25~250)L/h (40~400)L/h	(0.25~2.5)m³/h (0.4~4)m³/h (0.6~6)m³/h ★(0.8~8)m³/h ★(1~10)m³/h	350
25	LZB-25 LZB-25F LZB-25B LZB-25BF4	(40~400)L/h (60~600)L/h (100~1000)L/h ★(160~1600)L/h	★(0.8~8)m³/h (1~10)m³/h (1.6~16)m³/h (2.5~25)m³/h ★(3~30)m³/h ★(4~40)m³/h
40	LZB-40 LZB-40F LZB-40B LZB-40BF4	(160~1600)L/h ★(180~1800)L/h (250~2500)L/h ★(300~3000)L/h ★(400~4000)L/h ★(1~5) m³/h ★(1.5~6) m³/h	(4~40)m³/h ★(5~50)m³/h (6~60)m³/h ★(7~70)m³/h ★(8~80)m³/h ★(10~100)m³/h	430
50	LZB-50 LZB-50F LZB-50B LZB-50BF4	★(160~1600)L/h (400~4000)L/h (600~6000)L/h ★(800~8000)L/h (0.4~4)m³/h (0.6~6)m³/h ★(1~10) m³/h ★(4~16) m³/h	★(6~60)m³/h (10~100)m³/h (16~160)m³/h ★(20~200)m³/h ★(30~300)m³/h ★(50~250)m³/h ★(80~400)m³/h	450
80	LZB-80 LZB-80F LZB-80B LZB-80BF4	(1~10)m³/h (1.6~16)m³/h ★(2~20)m³/h ★(3~25)m³/h ★(8~40)m³/h	(50~250)m³/h (80~400)m³/h ★(750~7500)l/min ★(60~600)m³/h	500				≤0.4
100	LZB-100 LZB-100F LZB-100B LZB-100BF4	(5~25)m³/h ★(6~35)m³/h (8~40)m³/h ★(12~60)m³/h ★(16~80)m³/h ★(20~90)m³/h ★(20~100)m³/h ★(30~100)m³/h ★(50~120)m³/h	★(60~200)m³/h ★(80~400)m³/h ★(100~500)m³/h (120~600)m³/h (200~1000)m³/h ★(300~1500)m³/h ★(300~1600)m³/h ★(400~2000)m³/h ★(500~2500)m³/h

1）注：“*”为扩展流量范围，防腐型其浮子材质为不锈钢材质。
六、玻璃转子流量计选型及功能说明：
1、不锈钢玻璃转子流量计 LZB-()B
法兰、浮子、导杆、支承板、外护罩及螺栓等均为不锈钢304（1Cr18Ni9Ti),型号为LZB-( )B，
接液材质如需选用316，则型号为LZB-( )Bo，但没有外护罩，需订制。
如需不锈钢内衬PTFE，则型号为LZB-( )BF4(或BoF4),需订制。
2、防腐型玻璃转子流量计 LZB-()F
基座、浮子采用聚四氟乙烯（PTFE)。支承板、螺丝等采用不锈钢
3、防腐型不锈钢玻璃转子流量计 LZB-()BF4
法兰、浮子、导杆、支承板均为不锈钢304材质衬四氟，外护罩及螺栓为不锈钢材质，浮子为四氟材质
4、带报警开关型玻璃转子流量计LZB-()BJ
1）LZB-6 LZB-10 LZB-15 LZB-25玻璃转子流量计外形均是方体结构，均可带1个报警开关BJ1；
2）LZB-40 LZB-50 LZB-80 LZB-100 均可以带1个报警开关BJ1；
