金属转子流量计

ZHLZ系列金属转子流量计是基于浮子位置测量的一种变面积流量仪表，采用全金属结构，具有结构简单、体积小、压损小、量程比大（1:10）、工作可靠、适用范围广、测量精度好、具有耐高温、耐高压、安装方便等特点； ZHLZ系列金属转子流量计有普通型和防腐蚀型，以上两种类型均分为现场指示型（ZHLZZ-）和电远传型（ZHLZD-）、普通型流量传感器，仪表材料为1Cr18Ni9Ti、防腐型为1Cr18Ni9Ti内衬PTFE。如果金属转子流量计测量的介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。它的材质应与对应的流量计材质相同。金属转子流量计广泛应用于各行业复杂、恶劣环境下对小流量、低流速的各种苛刻介质条件下的流量进行测量与过程控制。
金属转子流量计主要技术参数
（1）基本型（就地指示式）
测量的介质：液体；气体
测量范围：水（20℃） 2.5-150000L/h
空气（20℃，0.1013MPa）0.07-4000Nm³/h
量程比：10:1（最大与最小流量）
精度：1.5级 2.5级
工作压力：≤4MPa
工作温度：-20～300℃（氟塑料衬里-10～80℃）
环境温度：-40～80℃
介质粘度：DN15                   ≤5mPa.S
                  DN25~DN150  ≤250mPa.S
过程连接：法兰，卫生型卡箍或按用户提供
安装方式：垂直安装；水平安装（水平安装无卡盘安装与衬四氟型）
管体材质：1Cr18Ni9Ti；316L ；304内衬PTFE等
蒸汽夹套头：法兰DN15 PN1.6，或按用户提供
仪表总高度：标准250mm
法兰标准：HG/T20592；其它要求的可订制
（2）远传装置（就地指示式带远传）
①KW5-1角位移变送器
基本误差：1.5%F.S
输出信号：标准型4～20mA；0~10mA；HART协议
负载阻抗：350Ω
电源电压：24VDC  220VAC  锂电池
环境温度：-20～80℃
出线口：M20×1.5
防爆标志：ExdiiCT6
②ESK-HD变送器
电源影响：<0.1%(不含数字分辨率[70μA)
负载影响：<0.1%(不含数字分辨率[70μA)
电流损耗：4～21.6mA，相对于测量值的0%
负载阻抗：0～800ohm
工作电压：12.8～30VDC
二线制Rext[KΩ]=（供电电源[V]~12V）/22mA
输出信号：4～20mA
环境温度：-25～80℃
出线口：M20×1.5
防爆等级：ExdiiCT6（防爆证书编号：CNEx23.2895X）

ZHLZ系列金属转子流量计不同口径的参考流量范围：

 注：大众对金属转子流量计有不同的称呼，如：金属管转子流量计、转子流量计、金属管浮子流量计、金属浮子流量计、浮子流量计等，其功能原理都是一样的。

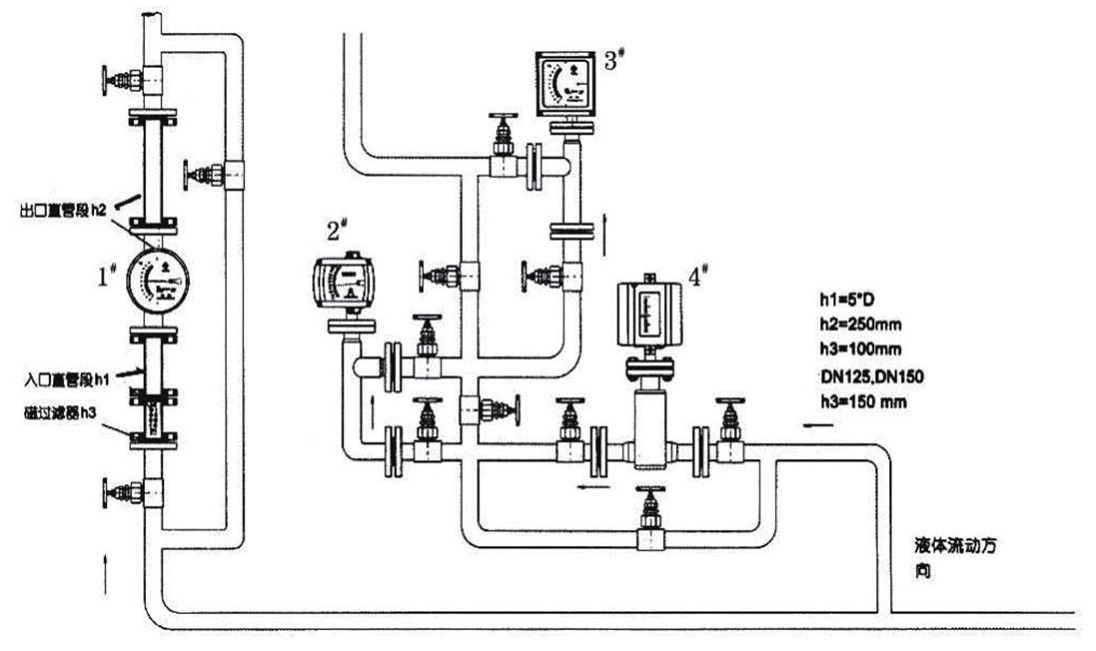

金属转子流量计安装方式示意图：

金属转子流量计分类：
金属转子流量计根据安装方式分：垂直安装型金属转子流量计于水平安装型金属转子流量计；按照连接方式分：法兰安装式金属转子流量计、螺纹连接式金属转子流量计、卫生型卡盘连接式金属转子流量计、微小型金属转子流量计
