蒸汽涡街流量计

  ZHLU系列蒸汽涡街流量计主要用于工业管道中蒸汽介质流体的流量测量,蒸汽涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。蒸汽涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+320℃的工作温度范围内工作，有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种理想的流量测量仪表。
一、蒸汽涡街流量计工作原理

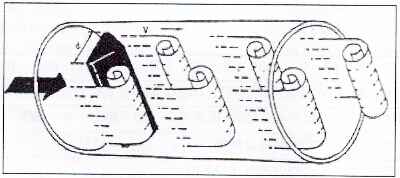

   在蒸汽流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。

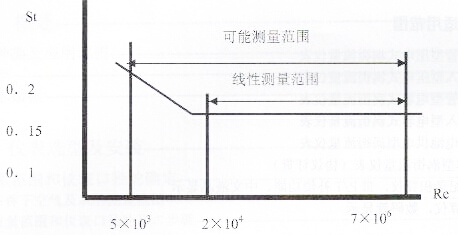

设旋涡的发生频率为f，被测介质平均流速为V，旋涡发生体迎流面宽度为d，表体通径为D，即可得到以下关系式：

  蒸汽涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，自带或者外配温度、压力传感器进行温度压力补偿即可直接测量蒸汽质量流量，是节流式流量计的理想替代产品。
  为提高蒸汽涡街流量计的耐高温及抗振动性能，高温型涡街流量传感器，因其独特的结构和选材使该传感器可在高温（350℃）、强振动（≤1g）的恶劣工况下使用。
  为了使用方便，电池供电的就地显示型蒸汽涡街流量计采用微功耗技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
二、蒸汽涡街流量计技术参数
◆测量介质：蒸汽
◆口径规格：15,20,25,32,40,50,65,80,100,125,150,200,250,300
◆连接方式：法兰卡装式、法兰连接式
◆流量测量范围：正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s
◆测量精度：1.5级
◆被测介质温度:100℃以上~200℃
◆高温：200℃～320℃
◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4～20 mA,传输距离为1000m
◆仪表使用环境：温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质：本体材质不锈钢304 316L；法兰材质：卡装式-碳钢 不锈钢，法兰连接式-不锈钢
◆电源：DC24V或锂电池3.6V；双供电
◆防爆等级：ExdiiCT4~6
三、蒸汽涡街流量计产品选型

代号	通径	流量范围m³/h（饱和蒸汽180℃ ρ=5.157Kg/m³）
ZHLU-15	DN15	5~12					DN300以上推荐使用插入式涡街流量计
ZHLU-20	DN20	6~30
ZHLU-25	DN25	10~50
ZHLU-32	DN32	12~120
ZHLU-40	DN40	20~200
ZHLU-50	DN50	30~300
ZHLU-65	DN65	50~500
ZHLU-80	DN80	80~800
ZHLU-100	DN100	120~1200
ZHLU-125	DN125	200~2000
ZHLU-150	DN150	300~3000
ZHLU-200	DN200	500~5000
ZHLU-250	DN250	800~8000
ZHLU-300	DN300	1100~11000
	代号	功能1
	N	无温压补偿（适合做外补）
	Y	自带温压补偿一体式
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	4~20mA+RS485通讯接口
			代号	被测介质
			J3	蒸汽
				代号	连接方式
				L1	法兰卡装式
				L2	法兰连接式
					代号	功能2
					E2	1.5级（DN15、20精度为4%）
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					D1	内部3.6V供电
					D2	DC24V供电
					D3	DC24V+锂电池双供电
					B1	不锈钢
					B2	碳钢

◆选型说明：测量蒸汽的涡街流量计在选择时要考虑是否需要提供锅检报告，如果一般用于单位内各用汽部门的内部测算计量，一般是不需要锅检报告的，这个一般就选用法兰卡装夹持式的蒸汽涡街流量计，但若是安装在锅炉上与锅炉一起安装验收的就需要蒸汽涡街流量计出厂带锅检报告，需要锅检报告的蒸汽涡街流量计则需要本体为法兰连接，要做探伤出具锅检报告后才能安装、验收使用的。请用户选型后做出说明要求，以免引起不必要的麻烦，谢谢！
